點擊藍(lán)字關(guān)注我們

本文選自《商品混凝土》雜志2024年第4期

大體積混凝土裝配式蓋梁提高預(yù)制合格率的關(guān)鍵技術(shù)——以贛州市某高架橋為例

劉宏偉，朱先祿，朱增輝

［摘要］本文以贛州市某高架橋為例，針對蓋梁預(yù)制外觀質(zhì)量問題，圍繞澆筑、振搗、養(yǎng)護(hù)、溫差、混凝土原材料等致使蓋梁裂縫的因素進(jìn)行確定和分析，通過具體實例逐一論證，明確了養(yǎng)護(hù)、振搗、內(nèi)外溫差等因素對裂縫的影響較大，并給出了相應(yīng)的解決對策，可提高蓋梁預(yù)制表觀質(zhì)量一次合格率。

［關(guān)鍵詞］大體積混凝土；裝配式蓋梁；預(yù)制質(zhì)量合格率

引言

裝配式預(yù)制蓋梁作為高架橋工程的重要環(huán)節(jié)，其構(gòu)件質(zhì)量直接影響整個工程的進(jìn)展。因此，研究大體積混凝土裝配式蓋梁是提高預(yù)制合格率的關(guān)鍵技術(shù)，對于提高城市高架橋工程建設(shè)水平具有重要意義。

工程概況

贛州市中心城區(qū)某高架橋工程，全長約7.1km，橋梁工程包含主線高架，對平行匝道，標(biāo)準(zhǔn)橋?qū)?/span>25.1m。大部分蓋梁采用工廠預(yù)制生產(chǎn)，生產(chǎn)完成后運至工程現(xiàn)場安裝，其中小部分蓋梁高度超高，不便現(xiàn)場吊裝，改為現(xiàn)澆。裝配式預(yù)制蓋梁外觀為字型，橫截面為倒梯形，預(yù)制蓋梁單節(jié)段長11m，上部高1.9m，下部高1.5m，混凝土用量近70方，重達(dá)210噸，整座蓋梁長24m，重量近450噸。為提高大體積混凝土裝配式蓋梁預(yù)制質(zhì)量合格率，預(yù)制工廠成立了質(zhì)量控制小組進(jìn)行技術(shù)攻關(guān)。

蓋梁表觀質(zhì)量的因素

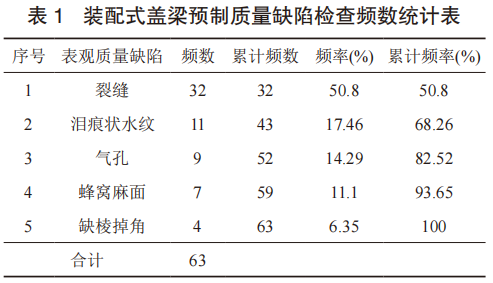

為了深入了解影響蓋梁表觀質(zhì)量的因素，我們在蓋梁預(yù)制施工過程中對已完成澆筑并進(jìn)行養(yǎng)護(hù)的20個節(jié)段的蓋梁進(jìn)行了表觀質(zhì)量檢查和統(tǒng)計。在檢查中，按照一般情況下每個節(jié)段蓋梁表面積為1.5m的范圍進(jìn)行檢查，并對每個節(jié)段蓋梁進(jìn)行了21個檢查點的檢查，共計檢查420個點位。在這些檢查中，發(fā)現(xiàn)了63個點位的表觀質(zhì)量存在問題。結(jié)合項目具體情況，進(jìn)行分類統(tǒng)計，總結(jié)歸納出不合格點位的類缺陷問題。這種分析方法有助于深刻理解蓋梁表觀質(zhì)量不合格的根本原因，從而為改善和提升蓋梁的表觀質(zhì)量提供有針對性的措施。質(zhì)量缺陷檢查頻數(shù)見表所示。

從表1中的統(tǒng)計數(shù)據(jù)中可以看出，影響大體積混凝土裝配式蓋梁預(yù)制質(zhì)量的主要癥結(jié)是裂縫，累計頻率占總數(shù)的50.8%，為類因素，是需解決的主要對象?？紤]到現(xiàn)場施工條件影響，如果將裂縫的問題解決80%，大體積混凝土裝配式蓋梁預(yù)制質(zhì)量合格率提高到91%以上［(420-63+3280%/420100=91.1%］。

蓋梁“裂縫”的主要原因確定

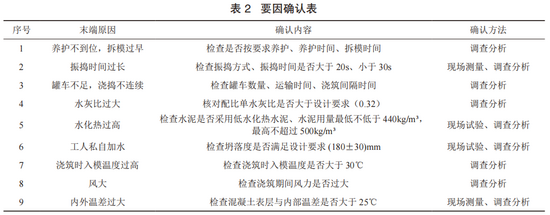

針對大體積混凝土裝配式蓋梁預(yù)制表觀質(zhì)量缺陷中裂縫這個主要癥結(jié)，按照5M1E六大因素（人、機、料、法、環(huán)、測）等方面進(jìn)行討論分析，經(jīng)調(diào)查確認(rèn)后將確實存在的原因進(jìn)行歸納整理，并制作了關(guān)聯(lián)圖，找出了條末端原因（見表所示），制定了要因確認(rèn)計劃表并逐條調(diào)查論證分析。

）養(yǎng)護(hù)不到位，拆模過早。202225日，檢查施工記錄及養(yǎng)護(hù)情況，發(fā)現(xiàn)當(dāng)天凌晨12:50澆筑完成后的06-1#蓋梁，第一次灑水養(yǎng)護(hù)的時間距離澆筑完成時間超過小時，已超過混凝土終凝時間，且在第二天下午提前拆除側(cè)模，沒有按照要求帶模養(yǎng)護(hù)1天。將06-1#蓋梁與25日當(dāng)天上午11:43澆筑完成并采取了及時養(yǎng)護(hù)的06-2#蓋梁進(jìn)行了對比檢查，并統(tǒng)計裂縫數(shù)量，發(fā)現(xiàn)06-1#蓋梁裂縫數(shù)量相比于06-2#蓋梁多出條裂縫。由此可見，養(yǎng)護(hù)不及時是裂縫產(chǎn)生的主要因素。

養(yǎng)護(hù)不到位和過早拆模會影響混凝土的充分凝結(jié)，導(dǎo)致內(nèi)部應(yīng)力不均勻，從而在蓋梁中產(chǎn)生裂縫。這種情況下，即使其他因素得到控制，如果養(yǎng)護(hù)不當(dāng)，仍然可能會影響蓋梁的質(zhì)量。因此，要在蓋梁預(yù)制過程中嚴(yán)格把握養(yǎng)護(hù)時間，確?；炷脸浞帜Y(jié)，以減少裂縫的發(fā)生，從而提高蓋梁預(yù)制合格率。

）振搗不均勻，振搗時間過長。振搗機的振動頻率未根據(jù)混凝土的特性和模具的尺寸來設(shè)定。操作過程中振動頻率過低、振動幅度過小、未正確移動振搗機或未覆蓋整個蓋梁表面（模具內(nèi)側(cè)），振搗不均勻、不充分、不密實，導(dǎo)致蓋梁表面產(chǎn)生裂縫。

振搗時間過長可能導(dǎo)致混凝土內(nèi)部氣泡無法適當(dāng)釋放，從而影響混凝土的均勻性和穩(wěn)定性。此外，振搗時間過長還可能引起混凝土過度密實，增加內(nèi)部應(yīng)力，導(dǎo)致引發(fā)裂縫的形成。因此，要在預(yù)制過程中嚴(yán)格控制振搗時間，確保混凝土能夠得到適當(dāng)?shù)拿軐?，同時避免過度振搗引發(fā)的問題。

）罐車（泵車）不足，澆筑不連續(xù)。商砼站穩(wěn)定供料罐車數(shù)量為25臺，運距15km，運輸時間高峰期40分鐘，非高峰期25分鐘，每出一罐混凝土?xí)r間為1015分鐘，車混凝土方量為方，蓋梁澆筑方混凝土?xí)r間25分鐘左右，間隔時間10分鐘，能滿足連續(xù)供料。但該項目僅有一臺泵車，無法滿足連續(xù)澆筑。

罐車或泵車不足可能導(dǎo)致兩個方面的問題：一是，澆筑不連續(xù)會在中斷處形成冷縫，影響整體強度和穩(wěn)定性。二是，澆筑不連續(xù)可能導(dǎo)致相鄰澆筑段之間的界面不夠緊密，影響整體的一體性。

）水灰比過大。預(yù)制蓋梁采用的是C55混凝土，設(shè)計要求最大水灰比為0.32。經(jīng)查閱商砼站提供的開盤鑒定資料，得知現(xiàn)場實際施工的混凝土水灰比為0.3，滿足設(shè)計要求，水灰比正常。

）水化熱溫度過高。水化熱是指混凝土在固化過程中釋放的熱量，過高的水化熱可能導(dǎo)致混凝土溫度升高過快，從而引發(fā)裂縫和開裂等問題。水化熱過高可能導(dǎo)致混凝土內(nèi)部應(yīng)力累積，從而在蓋梁中形成裂縫。這種情況通常發(fā)生在混凝土剛澆筑后的早期階段，當(dāng)水化反應(yīng)釋放的熱量無法及時散發(fā)時，溫度升高可能導(dǎo)致混凝土表面和內(nèi)部產(chǎn)生應(yīng)力差異，從而引發(fā)開裂問題。

202219日至日期間澆筑的蓋梁混凝土的內(nèi)部埋設(shè)的測溫計最高溫度達(dá)到73.1℃，該期間段內(nèi)的平均氣溫22℃，說明產(chǎn)生水化熱反應(yīng)較大將這段時間生產(chǎn)的蓋梁拆模后統(tǒng)一進(jìn)行對比，裂縫數(shù)量大幅度上升查配合比發(fā)現(xiàn)混凝土中的水泥采用的是52.5普通硅酸鹽水泥，水泥用量為430kg/m，不符合大體積混凝土施工的設(shè)計要求。

）檢查坍落度。坍落度表征了混凝土的工作性能，對于保證混凝土澆筑質(zhì)量至關(guān)重要。合適的坍落度可以保證混凝土在澆筑過程中能夠充分流動，填滿模板空間，確?；炷恋木鶆蛐院兔軐嵭?。如果坍落度過高，可能導(dǎo)致混凝土過于稀薄，影響其強度和穩(wěn)定性；如果坍落度過低，混凝土流動性差，可能導(dǎo)致在模板內(nèi)產(chǎn)生氣孔和空隙。

202219日至日蓋梁澆筑混凝土過程中，現(xiàn)場均有施工管理人員、業(yè)主及監(jiān)理旁站監(jiān)督，工人無私自加水，且做到每車混凝土進(jìn)場卸料前對混凝土坍落度現(xiàn)場試驗，坍落度均控制在180190mm，滿足設(shè)計(18030mm要求，坍落度正常。

）澆筑時入模溫度過高。在蓋梁澆筑時，如果混凝土的入模溫度過高，會導(dǎo)致混凝土的水化反應(yīng)過快，從而引發(fā)溫度裂縫和開裂問題。此外，過高的溫度還會影響混凝土的初凝和硬化過程，從而導(dǎo)致混凝土表面的龜裂和不均勻收縮。

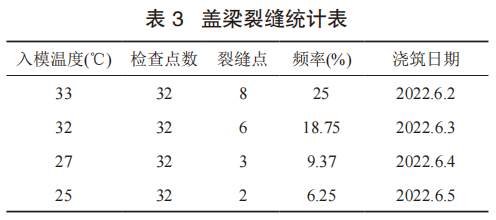

202210日在蓋梁澆筑混凝土?xí)r，入模溫度最高達(dá)到33℃，并且對混凝土不同的入模溫度條件下澆筑出來的蓋梁拆除側(cè)模后進(jìn)行裂縫數(shù)量統(tǒng)計對比（見表3），可發(fā)現(xiàn)入模溫度較高的情況澆筑的預(yù)制蓋梁拆模后裂縫數(shù)量明顯更多。

）風(fēng)力的影響。風(fēng)力的影響可能導(dǎo)致混凝土澆筑過程中的振動和不穩(wěn)定，從而影響混凝土的均勻性和密實性。風(fēng)大可能導(dǎo)致混凝土表面的浪涌、顫動以及不均勻流動，影響混凝土的坍落度和流動性。此外，風(fēng)力可能導(dǎo)致混凝土表面的均勻性受損，可能引發(fā)氣孔和空隙，影響混凝土的強度和穩(wěn)定性。查閱2022日的施工記錄并核對天氣預(yù)報，顯示澆筑當(dāng)日風(fēng)向為南風(fēng)級（超過級以上算大風(fēng)），由此可排除風(fēng)力因素影響。

）內(nèi)外溫差過大。大體積混凝土裝配式蓋梁的預(yù)制過程中，內(nèi)外溫差過大被確認(rèn)為一個關(guān)鍵的質(zhì)量末端原因。溫度差異可能導(dǎo)致混凝土內(nèi)外部的收縮速度不一致，從而引發(fā)裂縫和開裂問題。在澆筑后，如果混凝土內(nèi)外溫差過大，會導(dǎo)致混凝土表面和內(nèi)部產(chǎn)生應(yīng)力差異，從而引發(fā)溫度裂縫和開裂問題。特別是在溫度變化較大的情況下，這種問題可能更為嚴(yán)重。

2022日天氣最高氣溫30℃，當(dāng)日澆筑的蓋梁混凝土前未采取內(nèi)部降溫措施，在混凝土內(nèi)20cm處埋設(shè)的體溫計顯示60.8℃，內(nèi)外溫差30.8℃，顯然大于規(guī)范要求的25℃，內(nèi)外溫差過大是影響蓋梁表觀，引發(fā)裂縫和開裂的關(guān)鍵因素。

提升蓋梁預(yù)制質(zhì)量合格率對策

4.1養(yǎng)護(hù)不到位對策

在混凝土澆筑完成后表面覆蓋薄膜、土工布保溫保濕養(yǎng)護(hù)，嚴(yán)格把關(guān)拆模時間，在澆筑完混凝土后帶模養(yǎng)護(hù)天后方可拆除側(cè)模，底模拆除時間需同時滿足養(yǎng)護(hù)天且根據(jù)混凝土同養(yǎng)試塊強度到達(dá)100%的強度要求。在蓋梁結(jié)構(gòu)物頂部沿長邊方向安裝自動噴淋系統(tǒng)進(jìn)行養(yǎng)護(hù)。已將側(cè)模拆除時間控制在帶模養(yǎng)護(hù)天后，底模拆除時間控制在養(yǎng)護(hù)天后且同時滿足混凝土同養(yǎng)試塊強度達(dá)到100%的要求，養(yǎng)護(hù)時間控制在15天，目標(biāo)達(dá)成，對策實施有效。圖1為采取的養(yǎng)護(hù)措施。

4.2混凝土水泥水化熱反應(yīng)不符合對策

根據(jù)工程設(shè)計、業(yè)主要求，確保不影響設(shè)計強度、抗?jié)B等級、抗裂強度、坍落度等為主線，以混凝土中氯離子含量、總堿量為控制要素，商砼站試驗室對混凝土配合比進(jìn)行重新試配與調(diào)整，確定調(diào)整后混凝土配合比中水膠比為0.31，膠凝材料為390kg/m，石子為1046kg/m，砂為673kg/m，礦粉摻量為60kg/m，粉煤灰摻量為50kg/m，外加劑劑量為11.3kg/m。采取上述措施后發(fā)現(xiàn)了該配合比對現(xiàn)場施工有利，經(jīng)商砼站試驗室試驗測算，得出水化熱反應(yīng)第3天控制在220k/kg，第7天控制在247k/kg，均在目標(biāo)范圍以內(nèi)，目標(biāo)達(dá)成，對策實施有效。

4.3澆筑時入模溫度過高對策

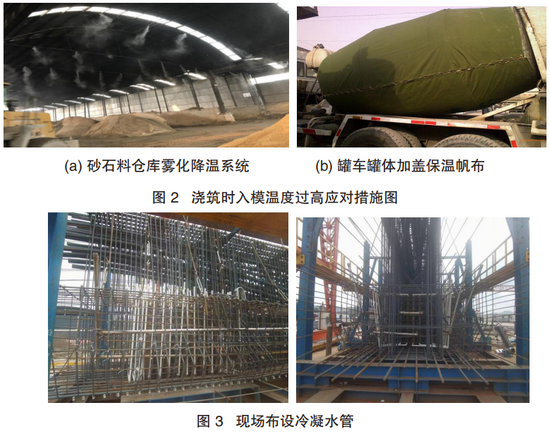

商砼站密封砂石料倉庫布設(shè)霧化降溫系統(tǒng)，在混凝土拌制前兩個小時對砂、碎石進(jìn)行淋水降溫，確保砂石料溫度不至于影響混凝土拌合物的溫度設(shè)置；水泥降溫入庫，確保水泥在使用前的溫度不高于環(huán)境溫度；拌和用水采用加冰降溫措施，溫度降到25℃以下，拌和時間不低于90s；澆筑蓋梁混凝土?xí)r盡量安排在夜間施工，混凝土罐車采用外包帆布保溫，確?；炷猎谶\輸路程和等待過程中溫度不上升。通過采取上述措施后，在現(xiàn)場對后續(xù)進(jìn)場混凝土的入模溫度進(jìn)行測溫，為24℃，目標(biāo)達(dá)成，對策實施有效。圖2為降低混凝土入模溫度的措施。

4.4內(nèi)外溫差過大對策

從控制拆模時間養(yǎng)護(hù)到位、混凝土配合比、入模溫度等方面來控制混凝土內(nèi)部溫度不出現(xiàn)過高及過快升高的現(xiàn)象，在混凝土澆筑前采取內(nèi)降溫，澆筑完成后幾天之內(nèi)采取外保溫的養(yǎng)護(hù)方式，來確?；炷羶?nèi)部溫度合理釋放，保證混凝土澆筑后內(nèi)外溫差控制在25℃以內(nèi)根據(jù)蓋梁混凝土結(jié)構(gòu)外形尺寸、特性設(shè)計了冷凝管預(yù)埋布設(shè)系統(tǒng)（圖3），利用冷凝管循環(huán)通水，由冷卻水的循環(huán)流動帶走混凝土的部分熱量，目的在于削減混凝土水化熱峰值，減少水化熱造成的溫差，從而降低溫度應(yīng)力。通過采取預(yù)埋布設(shè)冷凝管和混凝土表面覆蓋毛毯對混凝土進(jìn)行“內(nèi)降外保措施后，小組成員使用預(yù)埋測溫裝置測得數(shù)據(jù)計算出，內(nèi)外溫差控制在20℃，目標(biāo)達(dá)成，對策實施有效。

實施效果

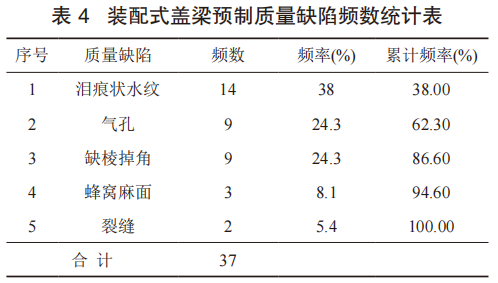

通過認(rèn)真落實執(zhí)行制定的對策、對大體積混凝土裝配式蓋梁預(yù)制質(zhì)量進(jìn)行了檢查，發(fā)現(xiàn)裂縫該癥結(jié)明顯減少。共計檢查420個點，合格點383個，不合格點37個，合格率91.19%。質(zhì)量缺陷頻數(shù)數(shù)據(jù)具體見表所示，達(dá)到設(shè)定的質(zhì)量控制目標(biāo)。

結(jié)語

綜上所述，針對提高大體積混凝土蓋梁合格率的應(yīng)對策略，以供今后大體積混凝土澆筑施工積累經(jīng)驗，進(jìn)一步加強預(yù)制表觀質(zhì)量和提升預(yù)制合格率。同時，本活動的成功開展，降低了預(yù)制蓋梁外觀質(zhì)量缺陷出現(xiàn)頻率，保證了施工質(zhì)量，在分項工程驗收時受到了業(yè)主、監(jiān)理等相關(guān)單位領(lǐng)導(dǎo)的一致好評，充分體現(xiàn)了項目部施工技術(shù)水平和管理水平，彰顯了企業(yè)的風(fēng)范。項目部相關(guān)人員通過現(xiàn)場調(diào)查、對策實施及驗收的討論學(xué)習(xí)，專業(yè)預(yù)制水平得到了進(jìn)一步提高，積累了寶貴的經(jīng)驗，增強了團(tuán)隊協(xié)作精神，提高了知識業(yè)務(wù)水平，為今后更好地完成施工任務(wù)奠定了夯實基礎(chǔ)。

參考文獻(xiàn)

[1]康曉杰．預(yù)應(yīng)力錨栓式風(fēng)機基礎(chǔ)大體積混凝土澆筑關(guān)鍵技術(shù)[J]．安裝，2023(03):75-77

[2]欒純立，王平峰，王承全．受限空間內(nèi)大體積混凝土預(yù)應(yīng)力蓋梁施工技術(shù)[J]．云南水力發(fā)電，202238(10):71-74

[3]王麗，鄧?yán)^，徐純霞，等．大體積混凝土溫控和預(yù)應(yīng)力協(xié)同防裂措施[J]．江蘇水利，2022(07):6-10+15.DOI:10.16310/j.cnki.jssl.2022.07.002.

[4]陳朝坤．基于壓電阻抗的大體積混凝土早期強度發(fā)展監(jiān)測[D]．華中科技大學(xué)，2022.DOI:10.27157/d.cnki.ghzku.2022.005516.

[5]陳品明，秦生龍，李建剛．大體積預(yù)應(yīng)力混凝土水化熱的控制[J]．四川水泥，2022(02):17-18

[6]陳春立．大體積混凝土試塊溫升的試驗研究[D].蘭州：蘭州理工大學(xué)，2021.DOI:10.27206/d.cnki.ggsgu.2021.001285.

[7]代廣偉，王金銅，胡天智，等．超大截面預(yù)應(yīng)力梁大體積混凝土低溫澆筑質(zhì)量控制[J]．施工技術(shù)，201847(24):102-105

[8]郭繼舟，大體積混凝土橫梁水化熱和預(yù)應(yīng)力動態(tài)分布監(jiān)測技術(shù)．湖北省，中國一冶集團(tuán)有限公司，2014-12-02

[9]許麗佳．預(yù)應(yīng)力大體積混凝土梁不同齡期承載能力評價[D]．大慶：東北石油大學(xué)，2013

[10]羅梅青．預(yù)應(yīng)力塢式閘室大體積混凝土施工水化熱分析[J]．中國水運（下半月），201212(01):220-224

[11] 古巍，姚勇，羅宏廣．預(yù)應(yīng)力反力墻大體積混凝土裂縫的控制[J]．混凝土，2008(11): 105-108

供稿人：劉宏偉，朱先祿等

編輯員：李海亮

審核人：孫繼成，寧夏

【標(biāo)準(zhǔn)規(guī)范】

《建筑固廢再生砂粉應(yīng)用技術(shù)規(guī)范》行標(biāo)

《建筑物綠色拆除與建筑垃圾綜合利用技術(shù)規(guī)程》CECS

《預(yù)拌混凝土使用說明書》團(tuán)標(biāo)

《砂漿和混凝土用石屑》團(tuán)標(biāo)

《預(yù)拌混凝土產(chǎn)品質(zhì)量追溯規(guī)范》團(tuán)標(biāo)

【會議培訓(xùn)】

2025全國混凝土行業(yè)創(chuàng)新發(fā)展與廢棄物資源再生技術(shù)交流大會

第十屆全國建筑固廢和余泥渣土處理及資源化利用大會暨中國砂石協(xié)會建筑固廢利用分會年會

2025第二十一屆全國商品混凝土可持續(xù)發(fā)展論壇暨2025中國商品混凝土年會

預(yù)拌（商品）混凝土應(yīng)用技術(shù)和工藝技能線上培訓(xùn)

混凝土（砂漿）試驗檢測方法實操教學(xué)線上培訓(xùn)

【咨詢服務(wù)】

科技成果評價

預(yù)拌混凝土質(zhì)量追溯研究

高速公路及橋涵高性能混凝土技術(shù)咨詢

課題研究

研發(fā)中心建設(shè)

產(chǎn)品檢測

綠色建材產(chǎn)品認(rèn)證

[綠滿庭院]《HJ建筑圍護(hù)結(jié)構(gòu)自保溫技術(shù)體系》推廣等

【建材“雙碳”業(yè)務(wù)】

低碳膠凝材料研發(fā)與制備

復(fù)合摻合料和再生復(fù)合摻合料研發(fā)與制備

建筑垃圾處置與資源化利用

建筑垃圾再生砂粉應(yīng)用技術(shù)

建筑垃圾再生輕粗骨料技術(shù)

碳化再生骨料制備技術(shù)

【期刊著作】

《新技術(shù)在混凝土中的應(yīng)用》圖書

《常見預(yù)拌混凝土質(zhì)量事故分析百例》圖書

《預(yù)拌混凝土企業(yè)標(biāo)準(zhǔn)化試驗室建設(shè)指南》圖書

混凝土技術(shù)發(fā)展中心（以下簡稱“中心”）隸屬建筑材料工業(yè)技術(shù)情報研究所，主要職能是跟蹤分析和研究國內(nèi)外混凝土行業(yè)科技前沿動態(tài)，為全國混凝土行業(yè)開展技術(shù)服務(wù)工作，包括出版技術(shù)期刊、研究制定標(biāo)準(zhǔn)、開展技術(shù)咨詢、舉辦技術(shù)會議、承擔(dān)行業(yè)培訓(xùn)、從事認(rèn)證評價和開發(fā)研究等，中心是建材情報所主要業(yè)務(wù)部門之一。中心擁有員工10人，其中博士3人，正高職稱3人，副高職稱4人。中心掛靠的行業(yè)協(xié)會分支機構(gòu)包括中國散裝水泥推廣發(fā)展協(xié)會混凝土專業(yè)委員會、中國散裝水泥推廣發(fā)展協(xié)會預(yù)制建筑產(chǎn)業(yè)專業(yè)委員會、中國砂石協(xié)會建筑固廢利用分會、建筑材料工業(yè)技術(shù)情報研究所雙碳研究中心。依托中心成立的平臺有預(yù)拌混凝土質(zhì)量追溯公共服務(wù)平臺、混凝土行業(yè)數(shù)字化服務(wù)平臺、中國商品混凝土行業(yè)企業(yè)專家委員會（擁有200余名行業(yè)一線專家）、北京砼享未來工程技術(shù)研究院（會員制技術(shù)和管理服務(wù)）。

中心每年參與多個混凝土技術(shù)咨詢和技術(shù)服務(wù)項目，包括雄安新區(qū)混凝土項目咨詢、河北省多個高速公路高性能混凝土技術(shù)咨詢、固廢基膠凝材料和再生復(fù)合摻合料研發(fā)和制備技術(shù)，以及數(shù)十個混凝土企業(yè)的技術(shù)服務(wù)工作。開展預(yù)拌混凝土綠色產(chǎn)品認(rèn)證和科技成果評價工作。

咨詢電話：孫繼成 焦素芳 李海亮 13520073698 13521286915

聲明：本文系轉(zhuǎn)載自互聯(lián)網(wǎng)，請讀者僅作參考，并自行核實相關(guān)內(nèi)容。若對該稿件內(nèi)容有任何疑問或質(zhì)疑，請立即與鐵甲網(wǎng)聯(lián)系，本網(wǎng)將迅速給您回應(yīng)并做處理，再次感謝您的閱讀與關(guān)注。
