點擊藍(lán)字關(guān)注我們

本文選自《商品混凝土》雜志2024年第4期

關(guān)于對普通混凝土中總粉量的理解和應(yīng)用

向叢海，孫凡成

［摘要］本文通過試驗分析了砂的總含粉量對混凝土性能的影響，并通過具體實例給出了具體的調(diào)整思路。

［關(guān)鍵詞］普通混凝土；總粉量；拌合物粘聚性；保水性

在設(shè)計計算各等級混凝土?xí)r，膠凝材料﹑粗骨料﹑細(xì)骨料﹑外加劑﹑用水量等參數(shù)，都可推導(dǎo)出來并進(jìn)行試驗調(diào)整。然而，和易性三要素中的流動性好調(diào)，但粘聚性和保水性往往差強(qiáng)人意。粘聚性和保水性過高或過低，都會影響混凝土的效果，如澆筑后出現(xiàn)泌水離析分層，或表硬內(nèi)軟的溏心混凝土，甚至影響強(qiáng)度和導(dǎo)致開裂。試驗技術(shù)人員在發(fā)現(xiàn)這方面的隱患問題時，應(yīng)該調(diào)整砂率還是砂與混合摻合料呢？各等級混凝土的配料量化控制中應(yīng)達(dá)到多少為佳？除了標(biāo)準(zhǔn)中常用幾個數(shù)據(jù)的控制，還有沒有其他重要影響因素？筆者認(rèn)為，含砂粉的總粉量也是不能輕視的一個重要影響因素，理解總粉量的意義和合理控制，才能夠比較全面有效地調(diào)整各材料用量，生產(chǎn)出符合設(shè)計要求的理想混凝土。

砂的總含粉量對混凝土性能的影響

在混凝土各個標(biāo)準(zhǔn)中，只提到膠凝材料總用量不宜多于某數(shù)值，或砂含粉不宜超過某數(shù)值，或混凝土中含0.15mm以下或0.315mm以下的不宜少于某數(shù)值，無明確規(guī)定混凝土中具體的控制數(shù)據(jù)，靈活度有點過大。筆者總結(jié)自己的經(jīng)驗，認(rèn)為混凝土中的總粉量，應(yīng)該是0.08mm以下的所有粉，包括所有膠凝材料和砂中含0.08mm以下的所有砂粉，用這樣定義的固定總粉量來調(diào)整相關(guān)配合比參數(shù)，其施工和易性和穩(wěn)定性比較好。

我公司試驗室做試驗進(jìn)的各種原材料，包括O42.5水泥﹑Ⅱ級粉煤灰﹑25mm碎石﹑減水劑。檢測各材料的相關(guān)性能指標(biāo)，都達(dá)到了標(biāo)準(zhǔn)要求。試驗用人工砂有兩種中砂，一種中砂（記作 ① 砂），0.08mm以下的砂粉含量14%；另一種中砂（水洗砂，記作 ② 砂）含砂粉5%，兩種砂都是面干狀態(tài)。

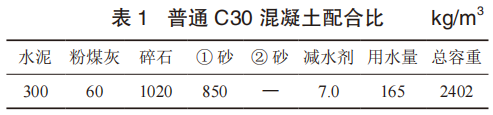

按規(guī)程計算得普通混凝土C30配合比見表1。

試驗室試拌30L，拌合物的初始坍落度225mm，料漿多，太粘，感覺與C40混凝土拌合物狀態(tài)相似，表面不泌水。強(qiáng)度試驗成型標(biāo)養(yǎng)，28天齡期平均強(qiáng)度33.5MPa

當(dāng)天按照表1配合比試配后，發(fā)現(xiàn)拌合物粘聚性和保水性過強(qiáng)，復(fù)核配合比，計算0.08mm以下總粉量為：

300 + 60 + 85014% = 479(kg)

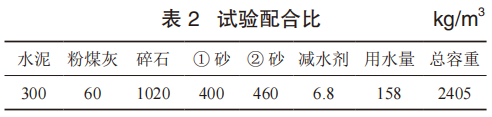

于是調(diào)整試驗配合比，見表

計算0.08mm以下總粉量為：

300 + 60 + 40014% + 4605% = 439(kg)

試拌30L，拌合物情況：初始坍落度215mm，目測粘聚性好，拌合物周邊有約2mm寬的少量漿水，無明顯泌水。

拌合物情況，間接表明了保水性合適。強(qiáng)度試驗成型標(biāo)養(yǎng)，28天齡期平均強(qiáng)度37.3MPa

通過C30試驗比較，得到結(jié)論，砂中0.08mm以下的砂粉含量，相當(dāng)于摻入了非活性材料，對混凝土的強(qiáng)度影響很大，過量或不夠量的總粉，對和易性影響也很大。把砂中0.08mm以下的砂粉含量計入總粉中，應(yīng)成為混凝土設(shè)計時考慮的因素，也是混凝土調(diào)整配合比時不能忽略的。

總粉量的調(diào)整

明白各等級混凝土各自相對應(yīng)的合適總粉量，才能在調(diào)整配合比時做到量化控制。

通過上述C30試驗，得到C30含砂粉總粉量為439kg，試驗效果比較好，那么其他強(qiáng)度等級的普通混凝土，合適的含砂粉的總粉量應(yīng)該多少合適？筆者用當(dāng)?shù)卦牧希?/span>C30試驗調(diào)整方法，在試驗室對普通混凝土C15C50進(jìn)行了大量類似的試驗和統(tǒng)計（不再列舉），得到各等級混凝土各自相對應(yīng)的合適的含砂粉總粉量。材料不同，數(shù)值不盡相同，但差別不大。試驗統(tǒng)計見表3。

得到總粉量范圍后，在設(shè)計和調(diào)整時，把各強(qiáng)度等級相對應(yīng)的總粉量設(shè)定為基本固定常數(shù)，推算配合比時，檢查是哪個因素欠缺就作相應(yīng)的調(diào)整，這樣才能使配合比從內(nèi)在到外在，始終保持一致，從而保證質(zhì)量。

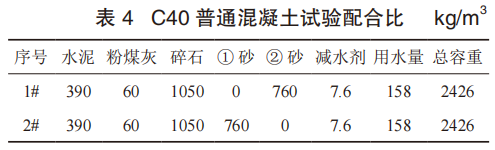

例：檢查表4中的C40普通混凝土的總粉量是否合適。

計算1#配合比中0.08mm以下總粉量：

390 + 60 + 7605% = 488(kg)

其結(jié)果在總粉表的范圍內(nèi)，說明配合比無明顯缺陷，拌合物如有差別，就要尋找其他原因了。

計算2#配合比中0.08mm以下總粉量：

390 + 60 + 76014% = 556(kg

其結(jié)果在總粉表的范圍外，根據(jù)試驗經(jīng)驗，可以看出配合比有明顯缺陷，這樣的拌合物料極粘稠，且在較高溫施工時易板結(jié)；同時減水劑量和用水量必然升高?？偡鄢^范圍，相當(dāng)于有過高的非活性材料摻入，使強(qiáng)度值可能達(dá)不到設(shè)計要求，從而造成工程質(zhì)量事故，故應(yīng)提前全面的審查各種原材料的檢測結(jié)果和現(xiàn)場情況，發(fā)現(xiàn)隱患，及時調(diào)整配合比。

在試驗中，減加劑的減水率也受總粉量的影響很大，總粉量過多或過少，減水率也相應(yīng)多加或減少，變化大。當(dāng)總粉量相對穩(wěn)定時，減水率也相對穩(wěn)定可控，拌合物的和易性和構(gòu)件強(qiáng)度也穩(wěn)定。

很多工地出現(xiàn)過質(zhì)量問題，如混凝土構(gòu)件實體強(qiáng)度達(dá)不到或開裂，就有部分因素是總粉量不定量造成的。出了問題，聯(lián)合調(diào)查生產(chǎn)配合比，又無發(fā)現(xiàn)異常變化，檢秤和抽檢各材料也是合格，讓人覺得莫名其妙。其實可能是砂堆分層，或取樣代表性差，導(dǎo)致混凝土中含砂粉的總粉量在悄悄的變化，引起了拌合物的內(nèi)在變化而未知，尤其是有的混凝土實際設(shè)計時富余系數(shù)不高，加上水泥強(qiáng)度檢測結(jié)果滯后，出現(xiàn)問題的風(fēng)險極大。又有人曾經(jīng)質(zhì)疑，砂細(xì)度模數(shù)太細(xì)，是問題的關(guān)鍵，可標(biāo)準(zhǔn)砂細(xì)度模數(shù)只有2.3，膠砂強(qiáng)度可高達(dá)60MPa以上，可見砂細(xì)也不是主要因素，主要是混凝土含總粉太多或不足。

結(jié)語

影響混凝土質(zhì)量的因素比較多，總粉量只是一方面，各地的材料情況不同，甚至差別很大，要從不同角度去尋找其中規(guī)律，因地用材。配合比不是死配方，整合的概念始終存在，盡管講究性價比或想方設(shè)法優(yōu)化其性能，配合比的合適、合理的原則沒變，配合比中各材料內(nèi)部的潛在變化也應(yīng)該是合適的和可控的，混凝土的質(zhì)量才會有穩(wěn)定和保證。

以上是筆者多年在普通混凝土試驗研究和實踐總結(jié)中，對混凝土中含砂粉的總粉量的理解及實際應(yīng)用，供同仁參考和指導(dǎo)。

供稿人：向叢海，孫凡成

編輯員：李海亮

審核人：孫繼成，寧夏

【標(biāo)準(zhǔn)規(guī)范】

《建筑固廢再生砂粉應(yīng)用技術(shù)規(guī)范》行標(biāo)

《建筑物綠色拆除與建筑垃圾綜合利用技術(shù)規(guī)程》CECS

《預(yù)拌混凝土使用說明書》團(tuán)標(biāo)

《砂漿和混凝土用石屑》團(tuán)標(biāo)

《預(yù)拌混凝土產(chǎn)品質(zhì)量追溯規(guī)范》團(tuán)標(biāo)

【會議培訓(xùn)】

2025全國混凝土行業(yè)創(chuàng)新發(fā)展與廢棄物資源再生技術(shù)交流大會

第十屆全國建筑固廢和余泥渣土處理及資源化利用大會暨中國砂石協(xié)會建筑固廢利用分會年會

2025第二十一屆全國商品混凝土可持續(xù)發(fā)展論壇暨2025中國商品混凝土年會

預(yù)拌（商品）混凝土應(yīng)用技術(shù)和工藝技能線上培訓(xùn)

混凝土（砂漿）試驗檢測方法實操教學(xué)線上培訓(xùn)

【咨詢服務(wù)】

科技成果評價

預(yù)拌混凝土質(zhì)量追溯研究

高速公路及橋涵高性能混凝土技術(shù)咨詢

課題研究

研發(fā)中心建設(shè)

產(chǎn)品檢測

綠色建材產(chǎn)品認(rèn)證

[綠滿庭院]《HJ建筑圍護(hù)結(jié)構(gòu)自保溫技術(shù)體系》推廣等

【建材“雙碳”業(yè)務(wù)】

低碳膠凝材料研發(fā)與制備

復(fù)合摻合料和再生復(fù)合摻合料研發(fā)與制備

建筑垃圾處置與資源化利用

建筑垃圾再生砂粉應(yīng)用技術(shù)

建筑垃圾再生輕粗骨料技術(shù)

碳化再生骨料制備技術(shù)

【期刊著作】

《新技術(shù)在混凝土中的應(yīng)用》圖書

《常見預(yù)拌混凝土質(zhì)量事故分析百例》圖書

《預(yù)拌混凝土企業(yè)標(biāo)準(zhǔn)化試驗室建設(shè)指南》圖書

混凝土技術(shù)發(fā)展中心（以下簡稱“中心”）隸屬建筑材料工業(yè)技術(shù)情報研究所，主要職能是跟蹤分析和研究國內(nèi)外混凝土行業(yè)科技前沿動態(tài)，為全國混凝土行業(yè)開展技術(shù)服務(wù)工作，包括出版技術(shù)期刊、研究制定標(biāo)準(zhǔn)、開展技術(shù)咨詢、舉辦技術(shù)會議、承擔(dān)行業(yè)培訓(xùn)、從事認(rèn)證評價和開發(fā)研究等，中心是建材情報所主要業(yè)務(wù)部門之一。中心擁有員工10人，其中博士3人，正高職稱3人，副高職稱4人。中心掛靠的行業(yè)協(xié)會分支機(jī)構(gòu)包括中國散裝水泥推廣發(fā)展協(xié)會混凝土專業(yè)委員會、中國散裝水泥推廣發(fā)展協(xié)會預(yù)制建筑產(chǎn)業(yè)專業(yè)委員會、中國砂石協(xié)會建筑固廢利用分會、建筑材料工業(yè)技術(shù)情報研究所雙碳研究中心。依托中心成立的平臺有預(yù)拌混凝土質(zhì)量追溯公共服務(wù)平臺、混凝土行業(yè)數(shù)字化服務(wù)平臺、中國商品混凝土行業(yè)企業(yè)專家委員會（擁有200余名行業(yè)一線專家）、北京砼享未來工程技術(shù)研究院（會員制技術(shù)和管理服務(wù)）。

中心每年參與多個混凝土技術(shù)咨詢和技術(shù)服務(wù)項目，包括雄安新區(qū)混凝土項目咨詢、河北省多個高速公路高性能混凝土技術(shù)咨詢、固廢基膠凝材料和再生復(fù)合摻合料研發(fā)和制備技術(shù)，以及數(shù)十個混凝土企業(yè)的技術(shù)服務(wù)工作。開展預(yù)拌混凝土綠色產(chǎn)品認(rèn)證和科技成果評價工作。

咨詢電話：孫繼成 焦素芳 李海亮 13520073698 13521286915

聲明：本文系轉(zhuǎn)載自互聯(lián)網(wǎng)，請讀者僅作參考，并自行核實相關(guān)內(nèi)容。若對該稿件內(nèi)容有任何疑問或質(zhì)疑，請立即與鐵甲網(wǎng)聯(lián)系，本網(wǎng)將迅速給您回應(yīng)并做處理，再次感謝您的閱讀與關(guān)注。
