巖體質量評價對研究巖質邊坡穩定性有重要作用，不僅能掌握區域內巖體性質，而且對邊坡風險等級劃分、防治方法的確定具有重要參考價值。巖體質量的評價和分級已經有很多成熟和完整的方法，如被廣泛認可和應用的國標分類法、Q系統法、RMR分類法等，但它們往往依賴于現場采樣和接觸式測量，這在高陡邊坡或難以接觸的區域?qū)嵤┢饋?lái)難度較大。隨著技術手段的進步和研究的深入，有學者將新技術與以上方法相結合。三維激光掃描技術因其無接觸、高精度和抗干擾能力強的特點，在巖體質量評價中展現出巨大潛力。與傳統方法相比，該技術能夠快速獲取巖體表面的點云數據，極大地提高了評價效率和準確性，同時降低了成本和環境干擾的風險，并且可以很好地解決對高陡邊坡和庫岸邊坡難以接觸測量的問題。

基于上述考慮，貴州大學高林團隊以瓦廠坪鋁土礦留設不同寬度區段礦柱下的1104回風巷及1106回風巷為研究對象，采用鉆孔窺視儀進行巷道圍巖現場探測，基于定性和定量分析，進一步揭示了大型鋁土礦山綜采工作面礦柱寬度與區段巷道圍巖破壞的內在聯系，為此類礦山后續開采過程中區段礦柱留設及巷道圍巖控制提供了科學依據。

工程概況

瓦廠坪礦區礦體呈單一層狀產出，最小厚度為0.5 m，最大厚度超過3.0 m，平均厚度2 m，礦層傾角在15°~30°之間，平均傾角21°，屬緩傾斜礦層。基于現場工程調研，兩回風巷圍巖變形主要呈現以下特征：

（1）巷道頂板形成大面積破碎“網兜”，工字鋼棚受壓彎曲變形，巷道頂板巖層在壓力作用下已產生顯著位移，整體變形呈非均勻性和非對稱性。

（2）幫部巖體鼓出，原有的金屬網支護因巖體變形無法緊貼巖面，鋼棚變形嚴重，大部分未能與巖面緊密貼合，巷道礦柱側變形量普遍大于實體礦側變形量，現場采用單體液壓支柱進行加強支護。

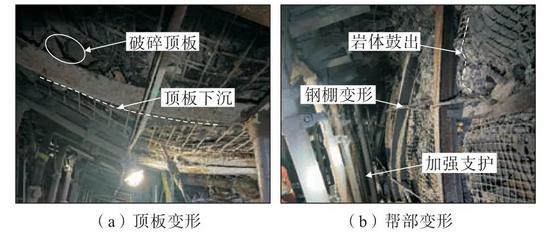

巷道變形特征

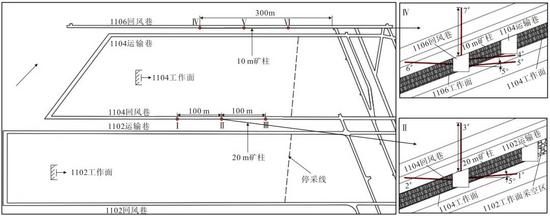

現場實測方法及測站布置

采用CXK-12A礦用本安型鉆孔窺視儀，在1104回風巷布置測站Ⅰ、Ⅱ、Ⅲ，在1106回風巷布置測站Ⅳ、Ⅴ、Ⅵ，對圍巖內部結構產狀進行實時觀測。

鉆孔成像儀和探測原理

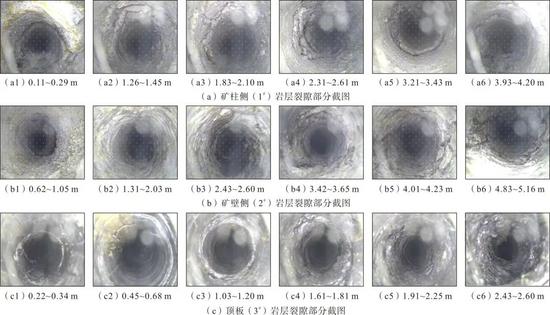

現場實測結果分析

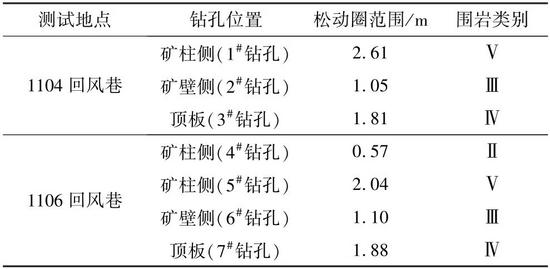

探測結果表明20 m、10 m礦柱留設背景下巷道松動圈發育程度的關系為：礦柱側>頂板>礦壁側，礦柱作為承載上覆巖體回轉的重要支承，在受到壓應力作用下被壓實，因此礦柱側松動圈范圍大于巷道頂板及礦壁側，兩巷道礦柱側松動圈范圍的關系為：20 m礦柱側（2.61 m）＞10 m礦柱側（2.04 m）。

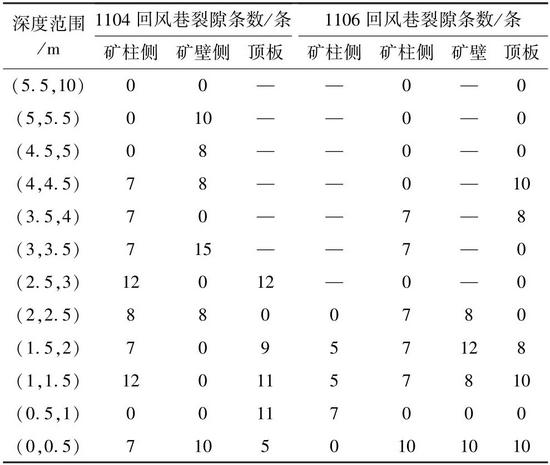

巖層裂隙發育情況統計

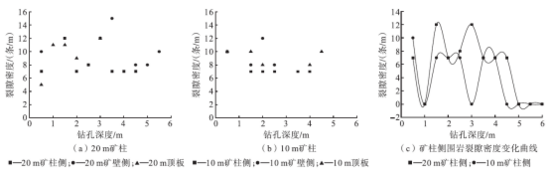

隨著鉆孔深度的遞增，無論是20 m礦柱側還是10 m礦柱側，裂隙數變化趨勢呈現多段近似于“S”形曲線，隨著鉆孔深度的增加，裂隙最后趨于零，這表明隨著深度的增加，巖石的完整性逐漸增強，裂隙發育受到抑制。

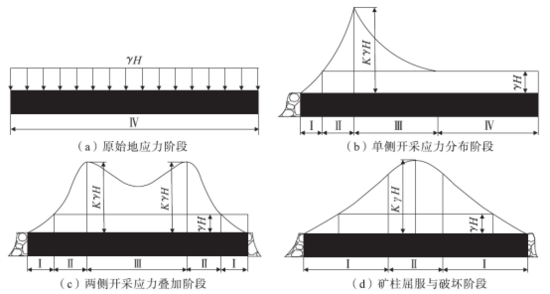

礦柱受力狀態力學分析

20 m與10 m礦柱受采掘影響，應力分布各異，圍巖受損程度亦不相同。通過結合前述鉆孔窺視圖像，圍巖受損主要限于淺表層，內部巖石結構相對完整，形成彈性核區域，維持較高力學性能和承載能力。彈性核區域的存在是礦柱穩定性的關鍵，能抵抗外部荷載，確保結構整體穩定。因此，鑒于礦柱內部結構的完整性和彈性核的支撐作用，礦柱寬度在保證穩定性的前提下，礦柱的寬度有可能進一步優化減小。

結 論

（1）瓦廠坪鋁土礦采用走向長壁綜合機械化開采過程中，區段巷道圍巖破壞特征與區段礦柱尺寸聯系密切，為研究?jī)烧咧g的相互影響關系，通過對瓦廠坪鋁土礦不同寬度區段礦柱留設下的1104回風巷、1106回風巷圍巖破壞特征實測研究，得出兩巷松動圈大小及裂隙發育程度均為：礦柱側>頂板>礦壁側。

（2）圍巖裂隙密度表明，20 m寬礦柱圍巖裂隙密度組數比10 m寬礦柱圍巖裂隙密度組數多，圍巖裂隙均在淺部較為發育。在深部10 m寬度礦柱側的圍巖穩定性較高，而20 m寬度礦柱側仍存在一定的破裂現象。鉆孔圖像定性、定量分析均表明，20 m寬度礦柱留設下的1104回風巷圍巖破裂程度和深度均較10 m寬度礦柱留設下的1106回風巷更為顯著，礦山在進行支護時應根據松動圈類別針對兩巷道變形破壞區域的差異性進行區別設計。

（3）受掘采擾動影響，2種礦柱淺部圍巖雖受到了不同程度的破壞影響，但對礦柱內部的裂隙發育與擴展的影響不大，中部仍然存在一定范圍的彈性核區域，表明現階段留設的20 m、10 m寬度礦柱均具有進一步優化減小的可能性。

引用格式

高林,高昌思,吳延平,等. 大型鋁土礦山綜采工作面區段回風巷圍巖破壞特征實測研究 [J]. 金屬礦山, 2025(4): 12-20.
