面密度（Surface Density）是鋰離子電池極片設計中的核心參數，定義為單位面積極片上活性物質的質量（單位：mg/cm2）。

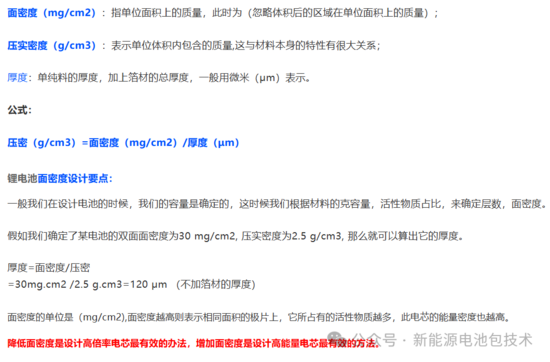

其計算關系式為：

例如，若某電池極片壓實密度為2.5 g/cm3，厚度為120 μm，則面密度為30 mg/cm2。

關鍵意義：面密度直接決定極片單位面積的活性物質含量，是能量密度（續航）和倍率性能（充電速度）的調控杠桿。

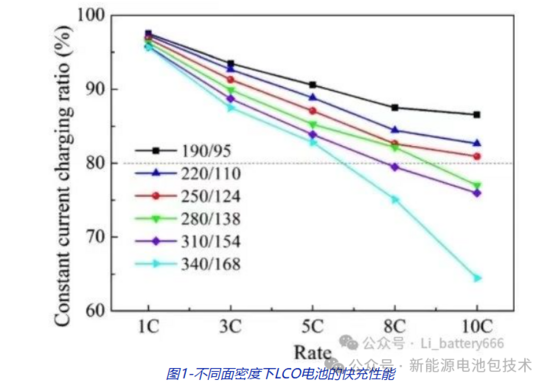

倍率充放電是衡量鋰離子電池快充性能的重要指標。圖 5 是不同面密度的快充鋰離子電池倍率充放電容量保持率圖，圖中標記的數值是正極面密度/負極面密度。從圖可以看到，樣品充放電倍率控制在 5C 以內時，正極面密度從 190 g /m2提高到340 g /m2，樣品的容量保持率基本相同，這反映了樣品材料自身的特性。當充放電倍率超過 5C 后，正極面密度 340 g /m2的樣品容量保持率急劇降低。而當充放電倍率超過 8C 后，正極面密度 310 g /m2的樣品容量保持率也有較大程度降低。可見，隨著充放電倍率的增加，面密度對鋰離子電池充放電性能的影響也逐漸增大。正極面密度不超過 280 g /m2時 10C 倍率充放電下容量達到 1C 的 93. 4%以上。

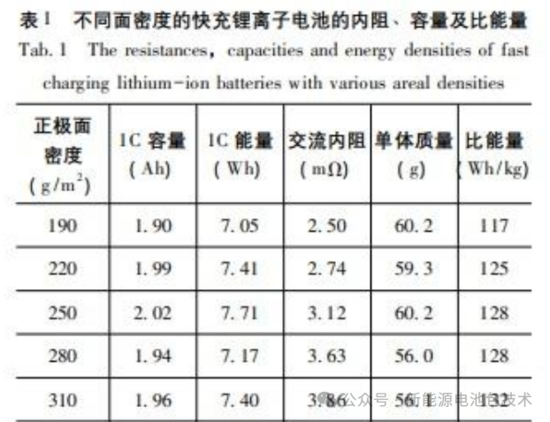

如上所示為不同面密度快充鋰離子電池內阻及在 1C 充放電倍率下的容量和比能量。從表 1 可見，按照不同面密度正極來設計的快充鋰離子電池基本都達到了設計容量 2 Ah 左右。隨著電極面密度的提升，樣品的交流內阻和比能量也都逐漸增大，這和文獻報道的相一致。當正極面密度不超過 220 g /m2時，快充鋰離子電池的交流內阻可控制在 3 mΩ 以下; 而正極面密度不超過310 g /m2時，快充鋰離子電池的交流內阻可控制在4 mΩ 以下?？斐滗囯x子電池在大倍率大電流充電情況下，內阻引起的樣品發熱量特別需要重視，控制合適的樣品內阻是樣品設計的重要控制點。

高面密度提升續航面密度越高，單位面積極片容納的活性物質越多，能量密度隨之提升。例如，磷酸鐵鋰（LFP）正極面密度從150 mg/cm2提升至340 mg/cm2時，電池能量密度可增加約30%。

• 實驗數據：某高面密度（340 mg/cm2）電池在5C快充下循環500次后容量保持率僅60.45%，但能量密度顯著高于低面密度設計。

續航的代價：內阻與熱失控風險高面密度導致極片厚度增加，鋰離子擴散路徑延長，內阻升高（如面密度從150 mg/cm2增至340 mg/cm2時，內阻從34Ω增至65Ω），同時產熱加劇，可能引發熱失控。

低面密度優化快充能力面密度降低時，極片變薄，鋰離子擴散路徑縮短（如面密度從340 mg/cm2降至150 mg/cm2時，擴散距離減少約60%），極化效應減弱，內阻降低，更適合快充場景。

• 實驗驗證：面密度250 mg/cm2的電池在10C快充下，6分鐘可充入80%電量，且循環2000次后容量保持率高達98.1%。

極限低面密度的隱患面密度過低（如<150 mg/cm2）會導致涂布工藝難度增加（漿料顆粒易劃傷極片）、機械強度下降（易斷裂）、需堆疊更多極片層數，反而增加成本與安全風險。

理論上，面密度越小越有利于倍率性能的提升。但面密度設計也有下限值，因?yàn)槊婷芏刃〉揭欢ㄖ抵螅瑵{料中的大粒徑無法通過涂布機模頭，導致產生顆粒劃痕，也會對電池帶來負面影響。

另外電池不僅有倍率要求，同時也有容量要求。一味的減少面密度，勢必要增加極片的層數，層數增多也增加了風險。

應用場景優先

• 快充需求（如3C產品）：優先選擇中低面密度（150-250 mg/cm2），搭配高壓實密度（如3.2-3.5 g/cm3）以降低內阻。

• 長續航需求（如電動汽車）：采用高面密度（280-340 mg/cm2）設計，但需結合熱管理系統優化散熱。

材料與工藝協同

• 正極材料適配：鈷酸鋰（LCO）適合高壓實密度（3.8-4.3 g/cm3），磷酸鐵鋰（LFP）則需控制壓實密度在2.0-2.8 g/cm3以平衡性能。

• 輥壓工藝優化：多道次輥壓（如3道次）可將極片厚度偏差從±3.0 μm降至±1.4 μm，提升均勻性。

動態測試驗證

• 內阻與循環測試：通過EIS（電化學阻抗譜）檢測電荷轉移阻抗，確保面密度設計下阻抗≤3 mΩ（快充場景）或≤5 mΩ（儲能場景）。

• 析鋰監測：采用電壓弛豫法或微分容量分析（DVA）監測快充時的析鋰風險。

隨著在線檢測技術的普及，面密度設計正從經驗驅動轉向數據驅動。例如：

• 實時調控系統：通過涂布機在線監測面密度波動（±2%以內），動態調整漿料噴涂參數。

• 全固態電池兼容設計：半固態電池通過凝膠電解質降低面密度下限，在350 Wh/kg能量密度下仍支持4C快充。

面密度是電芯設計中的“黃金參數”，續航與快充的取舍本質是能量密度與離子動力學的博弈。通過材料創新、工藝精進和測試驗證，工程師已能在兩者間找到動態平衡點。未來，隨著固態電池和超充生態的成熟，面密度的設計邊界將進一步拓寬，終結續航與充電的“二選一”困境。

參考文獻面密度基礎定義與計算邏輯面密度對快充與循環性能的實驗數據熱管理與析鋰風險的關聯分析面密度設計的工程平衡策略
