摘要

目前數字巖心技術存在已有數據價值未充分利用、深度賦能與資產化程度低、數據與礦山建設需求不匹配等問題。煤炭行業應構建煤礦數字巖心庫，推動工程化應用，在應用方面助力分析煤巖微觀結構、模擬流體流動等；在透明地質領域建立三維透明地質模型；在采礦工程里可探究動力災害孕育機制，指導災害防治，實現數據標準化采集、結構化存儲和知識關聯挖掘。

文章來源：《智能礦山》2025年第3期“數字巖石力學”專題

作者簡介：楊冠宇，博士，現任煤炭科學研究總院深地科學院實驗與物性所所長，主要從事數字巖心、煤巖心關鍵參量無損推斷的相關研究工作。E-mail：yangguanyumining@126.com

作者單位：煤炭科學研究總院有限公司深部開采與沖擊地壓防治研究院

引用格式：楊冠宇，靳子越，李海濤，等. 數字巖心技術在煤礦領域的發展與應用[J].智能礦山，2025，6(3)：38-43.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

巖心是描述地下巖石特征最直觀的資料之一，為礦井三維模型構建、地下結構探測等透明礦山提供了關鍵性的參考數據。數字巖心是近年興起的巖心物性分析與深度利用的基礎技術，基于二維掃描電鏡圖像或三維CT掃描圖像，運用計算機圖像處理技術完成數字巖心重構，將物理巖心內部結構以高分辨率的數字形式再現。數字巖心技術可準確反映巖石幾何形態，并可獲取內部物理和力學特性，為地質分析和工程設計提供更加精確的數據支持。

數字巖心技術體系

數字巖心技術體系涵蓋巖心采集、三維重建、參數提取和模擬仿真的各個環節，主要包括以下5個步驟，數字巖心技術體系如圖1所示。

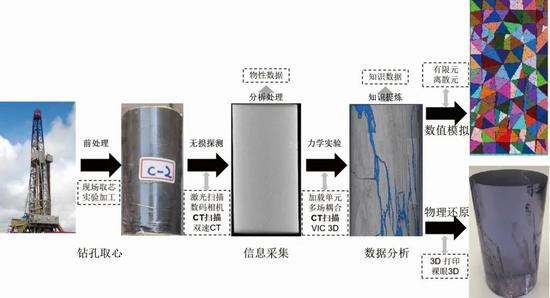

圖1 數字巖心技術體系

（1）鉆孔取心

鉆孔取心是數字巖心技術的起點。通過鉆井設備從地下獲取巖心樣品，全程數字化記錄取樣過程，為后續巖心全要素數據數字化處理與標準化管理奠定基礎。

（2）巖心信息數字化采集

充分采集巖心樣品內部信息，獲取巖心全部物性信息。數字巖心技術采用掃描電鏡（SEM）、計算機斷層掃描（CT）和核磁共振成像（NMR）核心技術，最常用的為CT掃描獲得微米級分辨率的巖心內部結構。通過圖像處理軟件，將掃描數據轉化為詳細的三維模型，反映巖石內部結構和礦物分布。數字巖心的關鍵技術裝備如圖2所示。

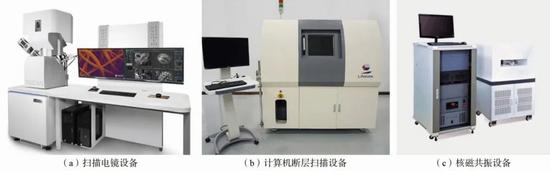

圖2 數字巖心的關鍵技術裝備

（3）數字巖心數據分析

深度分析數字巖心提取關鍵的物性力學參數，包括孔隙度、滲透率、彈性模量等。AI分析數字巖心數據可減少人為因素對參數提取結果的影響，提高參數提取效率和精度，基于深度學習的裂縫提取算法，實現了95%以上的煤巖CT掃描圖像細觀裂縫識別，煤巖物理力學參量智能識別如圖3所示。

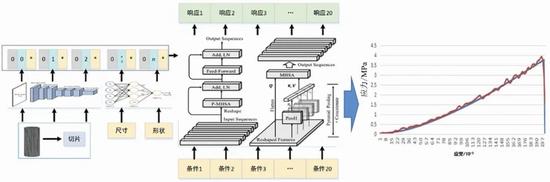

圖3 煤巖物理力學參量智能識別

（4）模擬與仿真

數字巖心模型直接轉換為數值計算模型，在不同環境和受力條件下模擬與仿真數字巖心模型，分析巖石在不同應力條件下的力學特性；模擬瓦斯、水等流體在煤巖中吸附、解析與滲流機理等，為礦井設計和安全評估提供參考數據。有限元網格化劃分?jǐn)?shù)字巖心CT掃描圖像像素點/體素點，構建二維/三維有限元煤巖模型，還原真實細觀結構空間分布特征，提高數值模擬結果的準確度，數字巖心有限元模型構建方法如圖4所示。

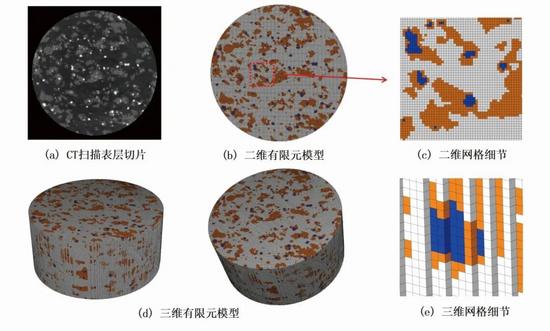

圖4 數字巖心有限元模型構建方法

（5）巖心樣品真實重現

采用透明3D打印技術或虛擬現實等技術，物理還原數字巖心模型，直觀展示數字巖心內部組分與結構；借助砂石/石膏等類巖石材料的煤巖3D打印還原煤巖中的真實物理力學屬性，實現重復性巖石力學的實驗。數字巖心技術可獲得巖石內部不同材料與介質的空間分布和結構，精準量化數據提高了巖石力學數值模擬準確度。

數字巖心技術在煤礦領域的應用

2.1 數字巖心技術在巖石力學研究方向的應用

煤巖物理力學參數是描述煤巖力學性質的重要指標，包括密度、厚度、彈模、泊松比、抗壓強度等，主要由煤巖組成物質的特征及其富含的孔隙裂縫結構決定?？绯叨?、多功能、高精度的數字巖心采集與實驗系統，從微觀尺度精確表征煤巖心物性特征，定量研究微觀結構與組分對煤巖物理力學屬性的影響，數字巖心采集與實驗系統如圖5所示。數字巖心技術在巖石力學研究方向的應用主要包括4個方面。

圖5 數字巖心采集與實驗系統

（1）數字巖心技術可分析煤巖微觀結構，從孔隙多級性、網絡特性、連通性、自相似性等角度表征煤巖的孔隙結構，揭示煤層氣賦存運移機理，為高效抽采利用提供理論支撐。

（2）通過數字巖心技術獲取高精度三維模型，準確模擬流體在煤層中的流動過程，基于CT掃描等數字巖心技術分析研究區內巖溶發育結構特征，研究巖溶水介質的水力參數和滲透性，并綜合考慮巖溶含水介質靜態因素和動態因素，運用模糊評價法確定巖溶水系統徑流區優勢滲流通道，基于數字巖心的煤巖流場模擬如圖6所示。

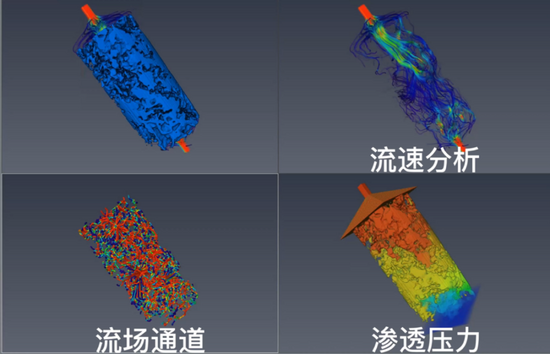

圖6 基于數字巖心的煤巖流場模擬示意

（3）在深部開采過程中，由于“三高一擾動”的地質工況導致巖石的物性、結構、力學性質和工程響應均發生變化，深部巖土工程災害頻發，通過對巖石壓縮破壞過程實時CT掃描及巖石破壞斷口SEM電鏡掃描，探究了巖石內部裂紋擴展演化規律，建立了考慮細觀裂紋擴展的巖石蠕變本構模型。

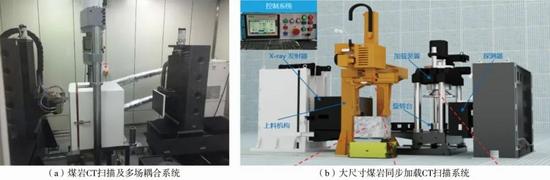

（4）無損推斷方法是高效快速全面辨識煤巖物理力學性質的手段。煤炭科學研究總院有限公司深部開采與沖擊地壓防治研究院（簡稱深地科學院）提出的基于數字巖心的物理力學無損推斷技術路徑，通過建立目標參數與間接無損測試指標間的復雜關聯模型，進而基于新的無損測試指標和關聯模型，無損推斷出煤巖的各物理力學參數。數字巖心技術可以模擬和預測煤巖在不同應力條件下的力學行為，揭示其宏觀力學特性與微觀結構之間的關系，基于CT掃描的煤巖物理力學參數無損推斷如圖7所示。

圖7 基于CT掃描的煤巖物理力學參數無損推斷

2.2 數字巖心技術在透明地質的應用

通過分析巖石孔隙結構、礦物組成和微觀裂縫，揭示巖石特性并提供地球歷史信息。透明礦井技術目前實現了采掘地質透明，數字礦山需還原井下煤巖屬性、工程力學行為層面的物理透明。

深地科學院基于AI算法，開發了煤巖物理力學參量工程展布技術，建立地層連續物理力學參量已知的三維透明地質模型，以雙能CT為代表的精密實驗儀器搭建到各類工業場景，靈活匹配工程現場的物理力學測試需求，結合數字巖心無損推斷技術，實現煤巖多維度物性參量的近井場快速判定。

研究煤巖物理力學參量工程展布技術，將離散、小尺寸巖心近場掃描煤巖物性結果，擴展成連續、工程尺度的地下空間多維數據，打通幾何透明和工程力學行為物理透明之間的關鍵卡點，明確煤巖物理力學參數在工程場景下的真實分布情況，為煤炭災害的治災決策制定提供重要的數據支撐，數字巖心技術賦能透明礦井如圖8所示。

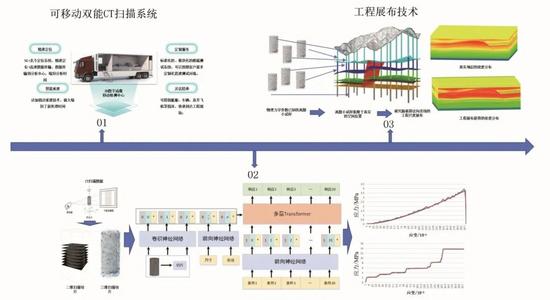

圖8 數字巖心技術賦能透明礦井

2.3 數字巖心技術在采礦工程中的應用

受地質運動影響，地下煤巖體中天然賦存大量多尺度孔隙、裂縫、斷層多種缺陷結構；隨著人為開采行為的增加，煤巖受力情況發生變化，缺陷結構中孔隙、裂縫等結構發生變化和發展，造成地下大結構的失穩和破壞，甚至引發礦山動力災害。

數字巖心技術分析煤巖內部結構、裂縫演化規律，以及外力作用下的動態響應，通過捕捉煤巖受力過程的裂縫發育規律，探究煤巖動力災害的孕育機制，為煤礦安全開采與災害防治提供強有力的理論支撐。

針對煤巖CT裂縫高精度識別問題，基于深度學習理論構建多尺度融合煤巖裂縫提取網絡模型，得到了實際巷道圍巖鉆孔裂縫分布范圍，并據此確定了具體封孔注漿范圍，提升了煤層氣抽采效率。

基于數字巖心技術以應力流作為煤巖體變形、破壞等行為描述指標，論證了應力流與巖體的開裂破壞的內在相關性，提出了面向于過程的煤礦沖擊地壓防控工作提供可靠的量化工具，為實現沖擊地壓“一礦一策”的差異化防控目標提供重要參考。

目前，數字巖心針對煤礦開采過程的支撐作用與示例仍有待進一步探討和完善，特別是面向煤炭開采過程中的采動應力的重新分布及不同種類動力災害的防治，仍處于探索階段。通過數字巖心技術分析地下空間煤巖物性因素，尤其是物理力學參數、沖擊傾向性等煤巖固有屬性的獲取與深度分析，是數字巖心賦能采礦工程實踐的必經之路。

數字巖心技術工程化應用的挑戰與展望

數字巖心技術作為近年來新興的技術，目前主要在實驗室條件下使用，在煤礦工程現場開展了部分測試應用，仍存在煤巖心數字化采集與綜合利用水平較低、巖心數據信息利用不充分與數據分析環節依據不足等問題，主要體現在3個方面。

（1）未充分利用大量已有煤巖心數據價值

現有煤巖心數據數字資源屬性被嚴重低估。煤巖物性、結構以及力學行為信息是制定施工方案、設計措施參數的關鍵依據，也是科研院所基礎研究的數據基礎。但是，煤礦不具有測試煤巖屬性參數的能力，科研院所研究所需數據量大且不易獲取，由此，綜合導致了煤巖心數據獲取的時間和經濟成本均較高，各單位存在數據共享障礙，造成同一礦井同一區域多方重復測試的狀況。

（2）數字巖心的深度賦能與資產化程度不高

煤礦企業和科研院所在事實上已經擁有了大量的煤巖心數據，但因未能實現統一管理，數據格式多樣、存儲媒介不同，大量數據在服務完對應項目后即被置之不用，缺乏對上述數據深度挖掘、有效利用。由于缺乏平臺、數據保密等問題，不同渠道的數據問題難以交流互通，已有數據存在共享障礙，造成在海量數據挖掘時單一機構數據體量較為有限。煤炭領域內對于數字煤巖心的利用缺乏標準化，缺少對數字巖心多維數據標準化采集、深度挖掘等功能的煤礦數字巖心綜合利用體系。

（3）現有巖心數據與數字化礦山建設需求不匹配

數字巖心技術通過高精度的掃描和成像技術，獲取煤巖細觀結構和物性參數，解析不同應力條件下的力學響應，準確預測煤巖的力學行為。數字巖心技術生成的大量高精度數據滿足了現代煤礦管理和工程設計對數據驅動決策的需求，解決了傳統鉆孔柱狀圖數據有限、描述精度不足的問題。數字巖心技術在煤礦領域的發展與應用具有廣闊的前景和潛力，以數字巖心庫為載體的煤礦數字巖心工程化應用方案解決了多個痛點。

煤炭領域應打造專屬煤礦數字巖心庫，具有信息標準化采集、數據結構化存儲、知識關聯性挖掘等功能，有效地解決煤巖物性、結構、力學行為等基礎信息碎片化程度高、大量已有煤巖心數據價值被嚴重浪費等煤炭領域客戶關注的共性問題，為煤礦數字化轉型和智能化建設提供大體量、高質量的基礎巖心數據。

煤炭行業圍繞巖心數字化采集與綜合利用提出了多部行業與團體標準，打通巖心的圖像、礦物成分、地質信息及物性參數等數字化技術路徑，推動巖心數據的更好共享利用，煤巖多維參量標準化采集及煤礦數字巖心庫體系如圖9所示。

圖9 煤巖多維參量標準化采集及煤礦數字巖心庫體系

總結

（1）煤炭行業未來形成一套煤礦全新的工作模式，以實現煤巖物理力學參數工程現場測試與快速分析為目標，通過數字巖心全流程全要素采集與智能分析，打造以數據資產化、知識產品化為核心的全新產業鏈條，實現地下工程現場全空間、全要素透明化，支持礦井生產系統全周期高可靠性設計、地下復雜工程行為預測、數字采礦等具體場景，賦能煤礦智能化防災減災，推進信息化智能化與地下資源開采的深度融合。

（2）數字巖心技術在煤礦領域具有廣闊前景和巨大潛力。煤炭行業應專注于建設煤礦數字巖心庫并使數字巖心工程化成為常態，以實現信息的標準化采集、數據的結構化存儲以及知識的關聯挖掘，解決煤巖物性、結構、力學行為等基礎信息的碎片化問題，并充分利用已有的煤巖心數據，為煤礦的數字化轉型和智能化建設提供高質量的基礎數據支撐。
