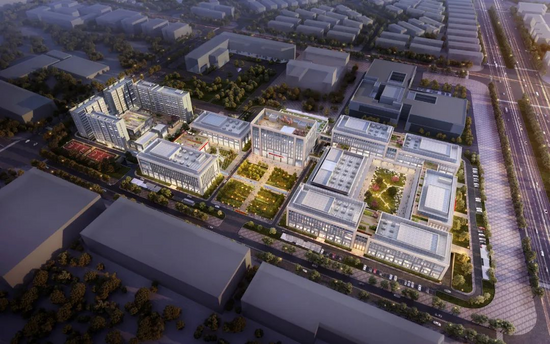

國家合成生物技術創新中心核心研發基地EPC總承包項目位于天津空港經濟區，工程造價12.76億元，總建筑規模約17.7萬㎡。其中D區2、3、4、5號塔樓均采用SPCS剪力墻結構體系,實施裝配式建造面積2萬㎡。本項目采用SPCS空腔預制墻、疊合樓板、預制陽臺板、預制空調板等預制構件,裝配率達到54%,為天津市首個SPCS結構體系落地項目。

項目為了提高施工效率和施工質量，實現施工管理數字化、可視化，采用了三一筑工傾力打造的裝配式施工管理系統——筑享易吊裝，筑享易吊裝以輕量的微信小程序的形式為項目提供了現場吊裝施工管理和BIM孿生交付服務。

項目在進入主體吊裝階段之前，作為總承包單位的中建八局將總包方、工廠方、吊裝分包方集成在易吊裝小程序上組織協調施工，共享構件信息。

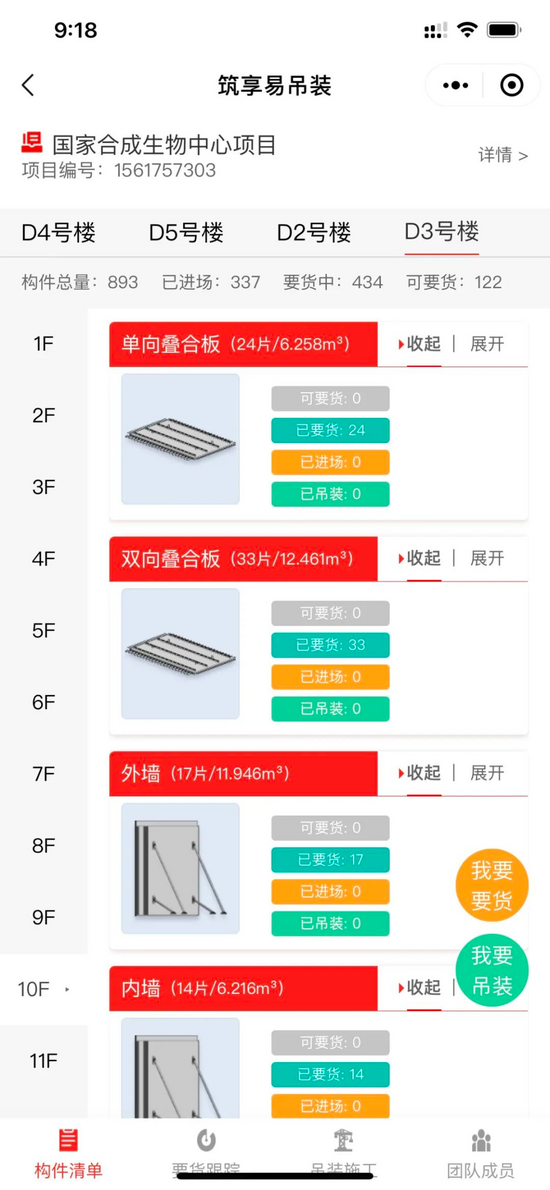

構件清單

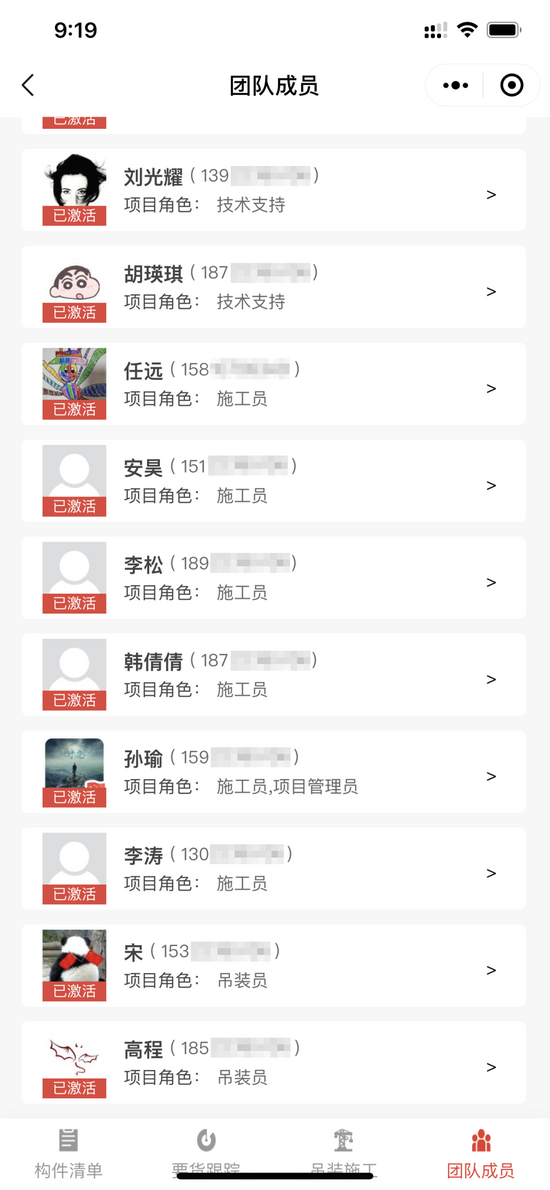

團隊成員

施工員在每一層疊合板吊裝之前進行要貨，工廠實時收到要貨信息，根據要貨計劃安排發貨，構件從工廠發出，小程序智能識別運輸車輛駛離工廠與駛?cè)牍さ?，自動改變運輸單狀態并及時通知有關人員?，F(xiàn)場施工員實時查看運輸車輛運輸軌跡，合理安排人員機械準備卸車。

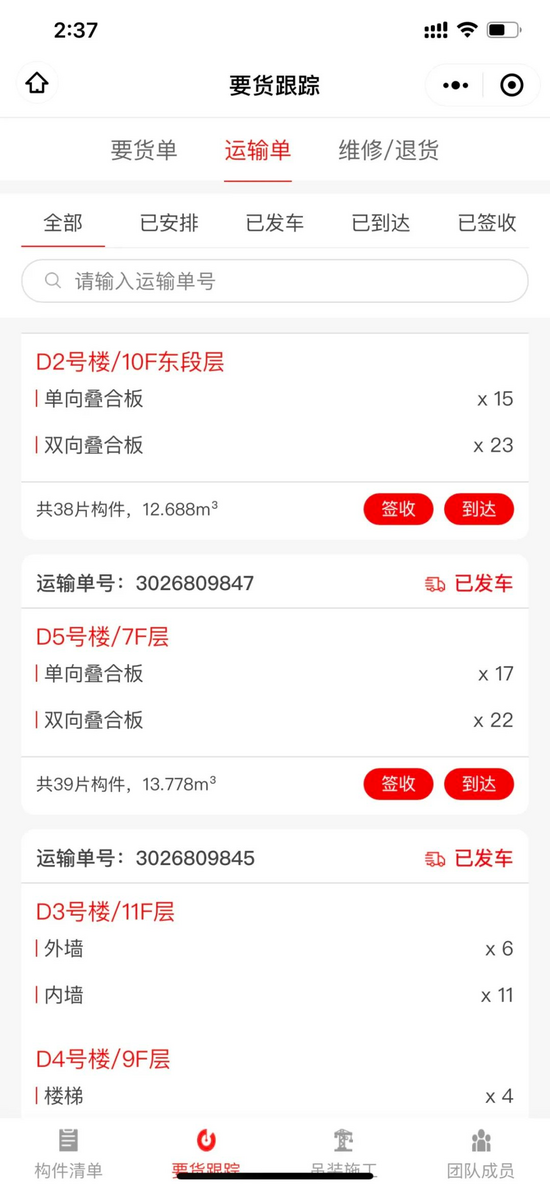

運輸單列表

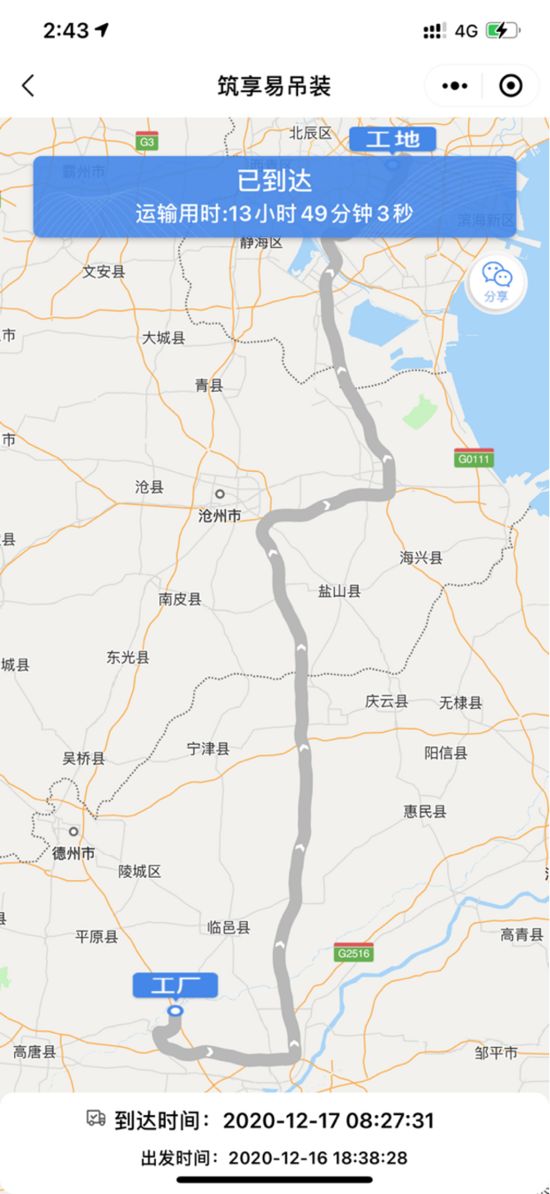

  運輸跟蹤

當構件運輸車輛到達工地附近，系統會自動通知工地工廠雙方。施工員收到通知后組織質量、物資人員和監理對構件進行進場驗收。對有質量缺陷的構件進行掃碼拍照，提交維修服務單，通知工廠進行維修。待補貨構件在工廠發貨后，施工員可便捷查詢構件補貨進度，合理安排施工，避免工期損失。

施工員根據現場施工進度，進行吊裝計劃編排。吊裝隊收到吊裝計劃的微信通知，根據計劃吊裝的時間安排施工人員，協調塔吊準備吊裝。

吊裝計劃列表

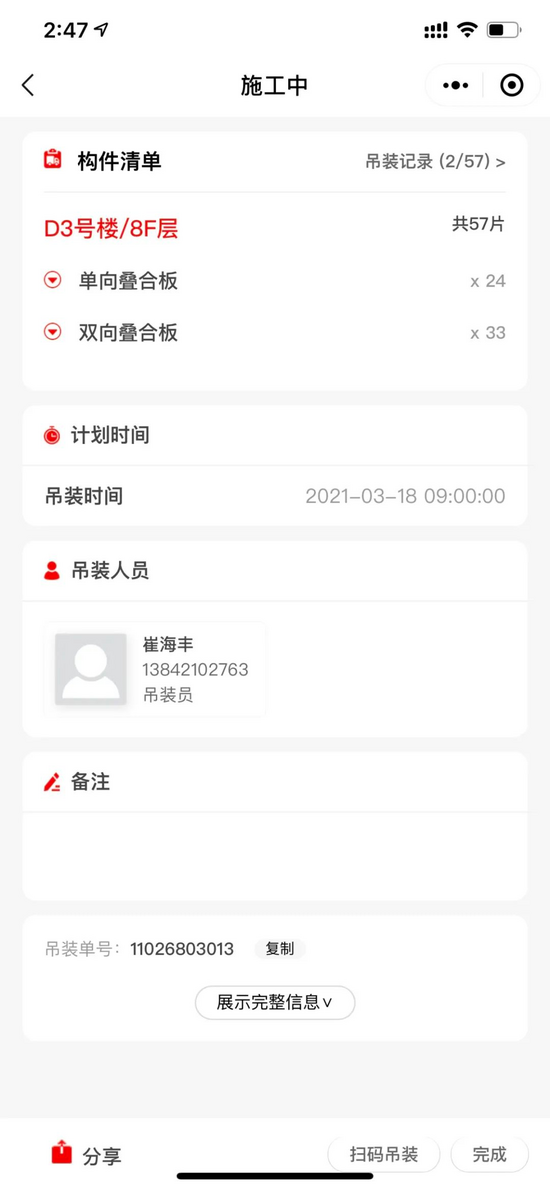

吊裝計劃施工詳情

吊裝時，吊裝人員通過掃碼快速準確地獲取構件吊裝位置，管理人員實時掌握該樓層的構件吊裝進度，通過小程序統計吊裝用時，不斷分析吊裝效率，改進吊裝流程，減少外部因素的影響，從而逐步提高吊裝速度。

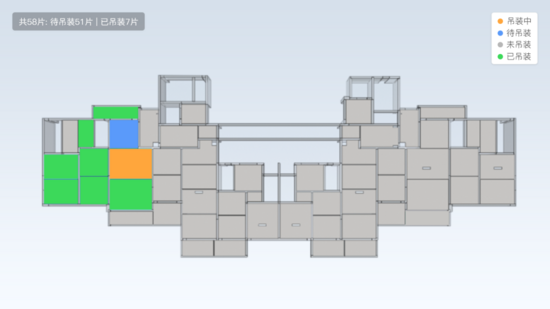

數字圖紙

項目通過易吊裝實現BIM模型與構件生產、施工數據的關聯，并提供數據支持，實現了構件狀態實時同步到BIM模型，并通過BIM模型動態，準確地展示構件狀態，管理人員可據此實時掌控施工進度，合理安排工序穿插，實現了BIM跟蹤與構件的全生命周期追溯。

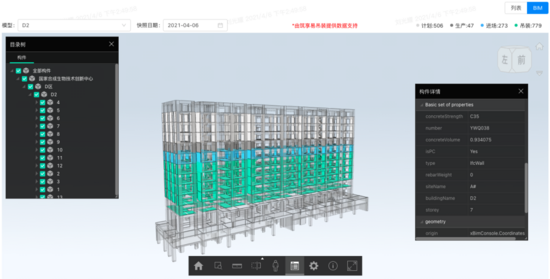

BIM模型孿生交付展示

中建八局領導視察BIM孿生交付情況
