揭秘挖掘機液壓泵、分配閥、液壓馬達！

（建議在WIFI下觀看）

揭秘挖掘機液壓系統

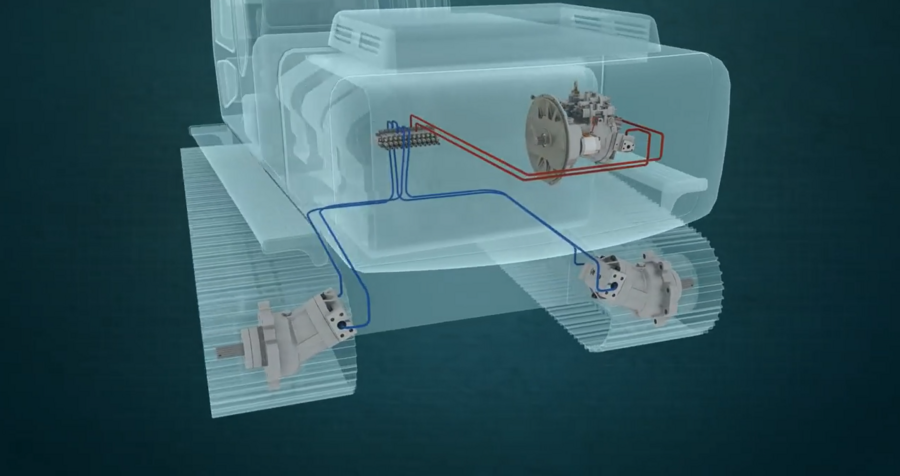

挖掘機由發動機提供動力，帶動液壓泵旋轉，高壓液壓油從液壓泵出來后，驅動行走液壓馬達、液壓油缸、回轉馬達、分配閥，進行液壓傳動與控制。

挖掘機液壓系統（部分）

液壓泵的安裝，有串聯式和并聯式兩種方式。串聯泵并聯泵都是軸向柱塞泵的一種，主要的區別是結構形式不同。

串聯泵

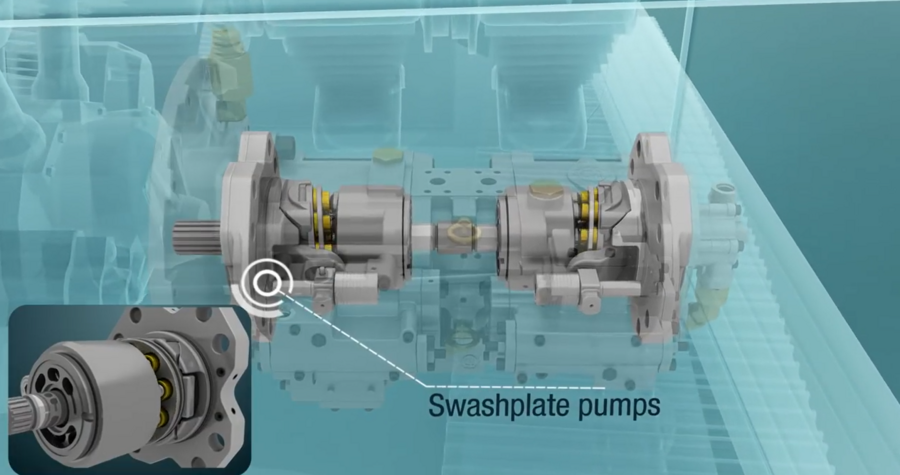

串聯泵，又稱前后泵多采用斜盤式柱塞泵，靠控制斜盤傾角改變變量，串聯泵的經典代表是川崎K3V112。

并聯泵

并聯泵，多為斜軸式柱塞泵，通過改變缸體的角度達到變量的目的。日立ZX200-3與日立ZX200-3G都采用并聯泵方式，并聯泵的代表是日立HPV泵。

大家知道泵和馬達是可逆的，所以液壓馬達也分為斜軸式和斜盤式兩類。

斜盤馬達

斜盤式馬達：缸體中心線與傳動軸重合，靠斜盤推動柱塞做直線反復運動。

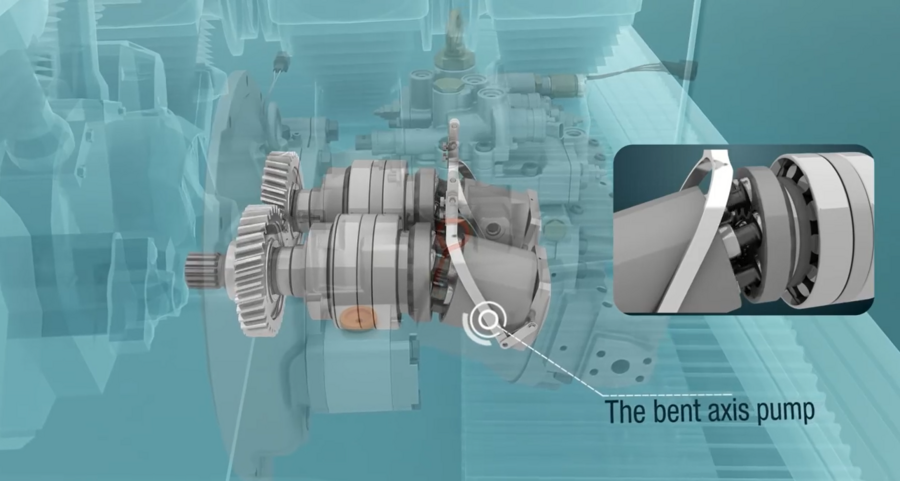

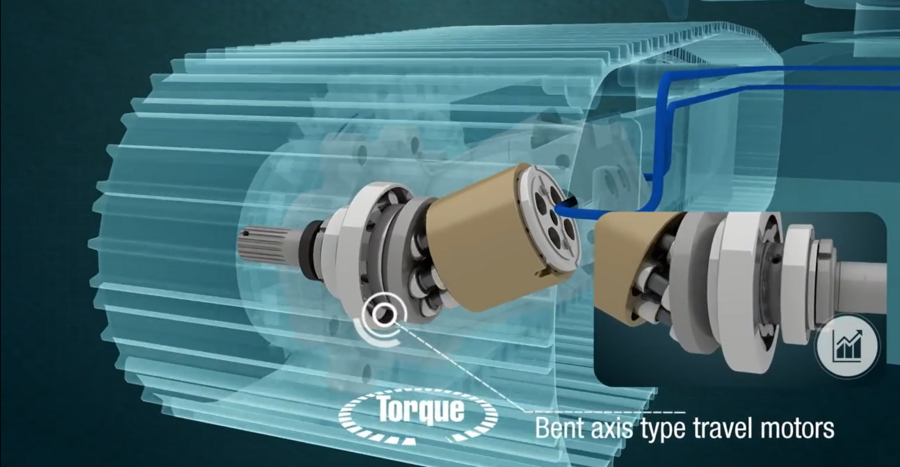

斜軸馬達

斜軸馬達：缸體中心線與傳動軸成一個交角。

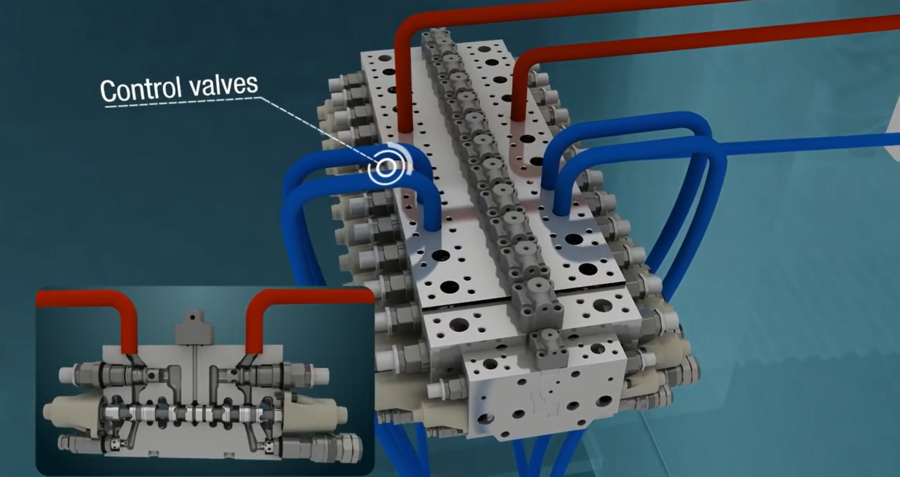

組合閥

控制閥又叫組合閥，高壓液壓油從液壓泵進入組合閥，從組合閥出來后進入液壓油缸、行走馬達、回轉馬達等液壓執行件完成動作。

下面我們講下挖掘機液壓系統上的一些電磁閥、傳感器

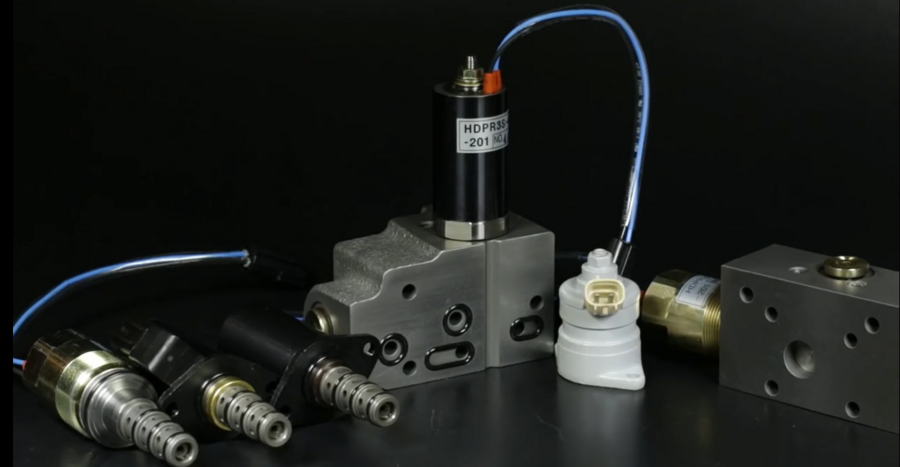

常見傳感器、電磁閥

這里常見的有：比例電磁閥、壓力傳感器、轉速傳感器、角位移傳感器、位移傳感器等。

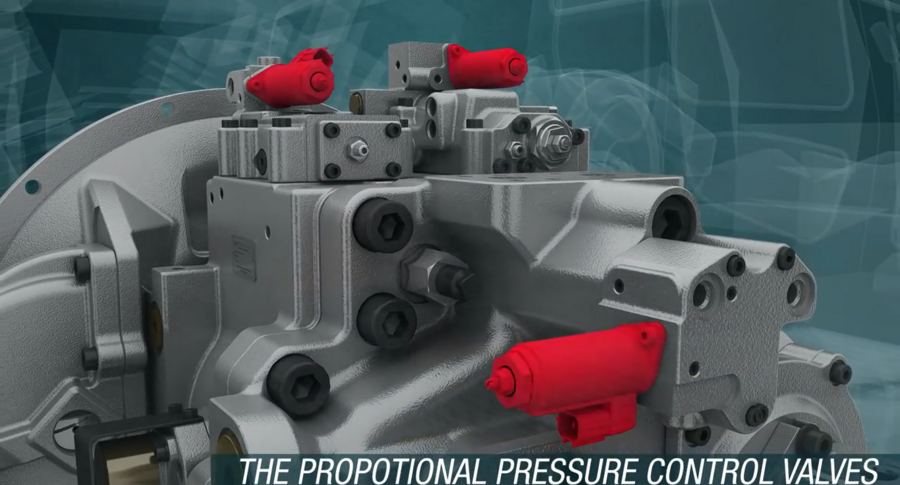

比例電磁閥

比例電磁閥：在任何轉速時使液壓泵功率與發動機轉速（功率）基本一致。

轉速傳感器

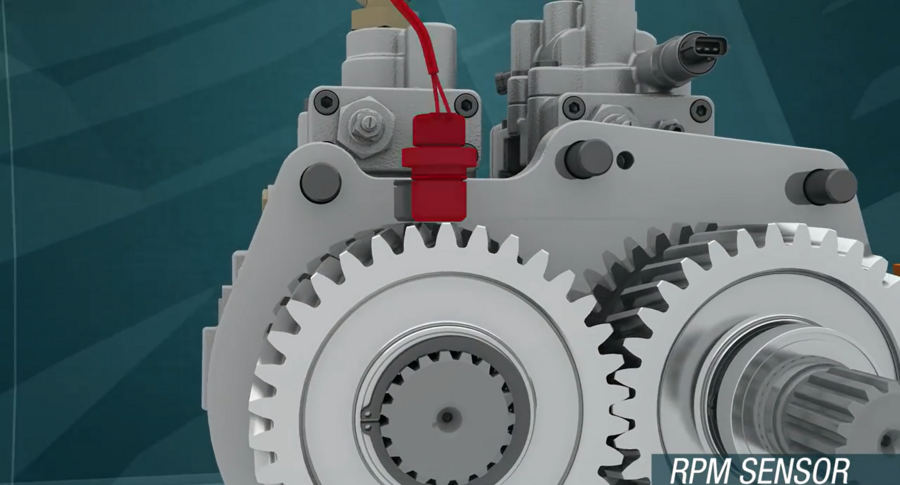

轉速傳感器：安裝在發動機與液壓泵的鏈接處，主要采集轉速信息傳給電腦使發動機與轉速匹配。

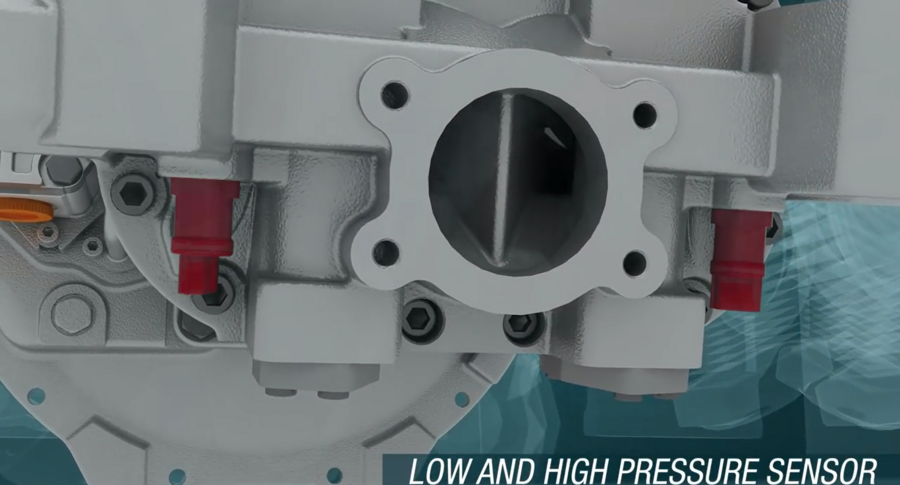

壓力傳感器

壓力傳感器：檢測液壓泵的進出口壓力，傳給電腦做分析，反饋給其他部分，如執行挖掘機的怠速模式等。

RVDT傳感器

RVDT傳感器，又稱角位移傳感器，斜盤式液壓泵，靠改變斜盤傾角改變泵的流量，故采用角位移傳感器采集斜盤角位移信息，傳給電腦進行控制。

 LVDT位移傳感器

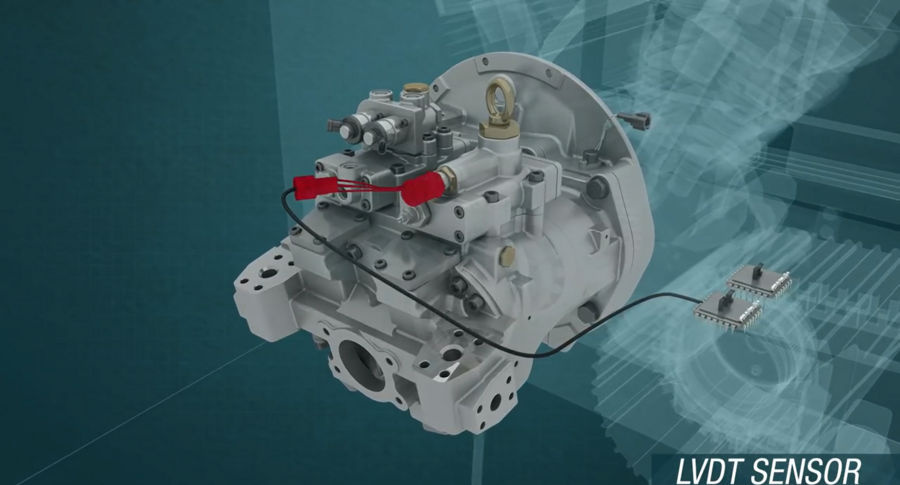

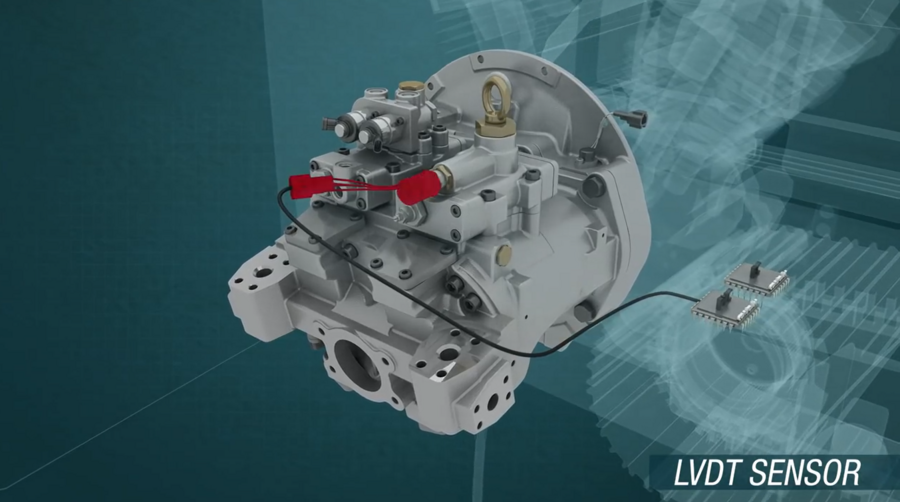

 LVDT位移傳感器：是位移傳感器，斜軸式液壓泵靠改變缸體位置改變流量，故采用位移傳感器采集信息，傳給電腦進行控制。
