【鐵甲工程機械網原創】現今的工程機械越來越趨向于智能化，人工操作和維修未來會相應的減少。GCSFlex控制系統是一款簡便安裝的機械控制系統，現將安裝過程簡單介紹如下：

1、 操作面板

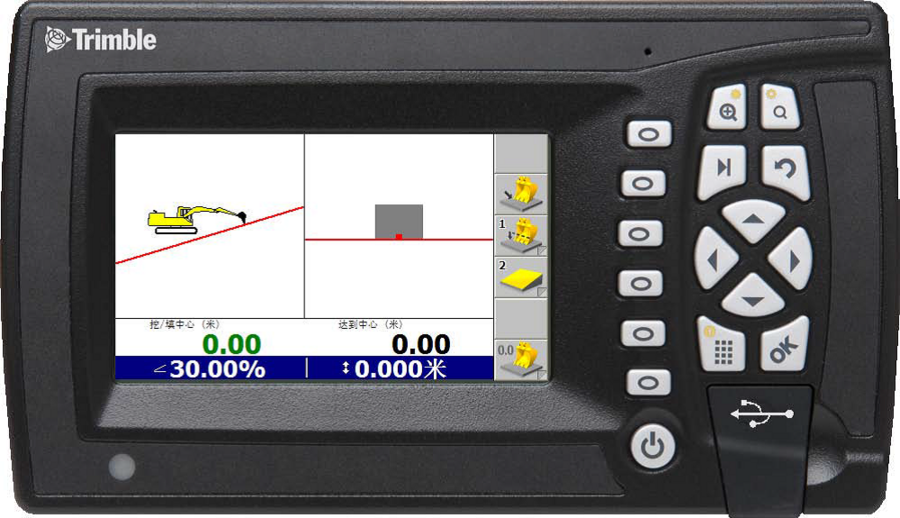

操作面板

1.1、 操作面板簡介

操作面板由分屏視圖、系統功能軟件、各種不同操作功能硬件及內部鑲嵌的（LED）發光二極管構成豐富的引導信息。

視圖區域底部，顯示設定的當前工作面基準信息，如下圖示。


當前工作面基準信息

視圖區域底部，顯示當前實時工作位置信息，如下圖示。

當前實時工作位置信息

1.2、操作面板主要功能鍵

按“電源開關鍵”，打開電源，進入系統?；虬聪?，關閉，退出系統。

任何時候按下“菜單鍵”，既進入系統的配置功能菜單。

六個功能軟鍵區域及相應操作鍵。功能軟鍵區域空白，按下相應操作鍵，也無效。

注意：引導方式不同，功能軟鍵圖示及意義也不同（詳見引導方式說明）。
      按下“轉換鍵”， 在設定的主界面間轉換。或在編輯界面的數值區域間轉換。
      按下“功能確認鍵”，進入菜單功能選項或確認返回。
      按下“退出功能鍵”，退出菜單功能選項或退出返回。
      按下“箭頭選擇鍵'，上下箭頭，選擇菜單選項或數字編輯鍵。左右箭頭，功能選擇或移動編輯數字。

2、 快速操作流程

2.1、系統工作流程概述

1、開機，進入“設置菜單-配置”中“診斷”項，確保系統部件處于“連接”的正常工作狀態。

2、選擇挖斗。只有使用校準過的挖斗，引導尺寸才會正確。

3、選擇“挖斗焦點”。選擇挖斗的左、中、右一點，作為施工測量點。

4、配置“光靶刻度”。依據施工精度要求，配置光靶適當?shù)溺P斗到位精度范圍值。

5、選擇“導引方法”。依據系統提供的“深度”、“深度傾斜”和“造型”三種導引模型，確定一種適合工作   的類型。

2.2、開啟、關閉系統

按“電源開關鍵”，打開電源，進入系統。

再按下"關閉"，退出系統。

2.3、選擇挖斗

1、任何時候按  “系統菜單鍵”，既進入系統的配置功能菜單。

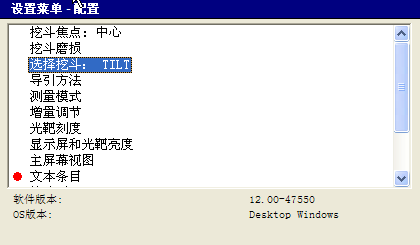

2、按"上下箭頭"選擇鍵 ，“選擇挖斗”選項。如下圖示。

選擇挖斗

3、按"確認",進入下圖“挖斗選擇”界面。

挖斗選擇

4、按上下箭頭鍵 ，選擇當前安裝的、已校準尺寸的挖斗編號。然后，按 ，確認。

5、按 “退出功能鍵”，退出菜單功能選項，返回導引界面。

 提示：1）只有使用校準過的挖斗，引導尺寸才會正確。

     2）選用不正確的鏟斗編號，會產生引導尺寸錯誤。

2.4、設置“光靶刻度”

1、任何時候按“系統功能菜單鍵"，既進入系統的配置功能菜單。

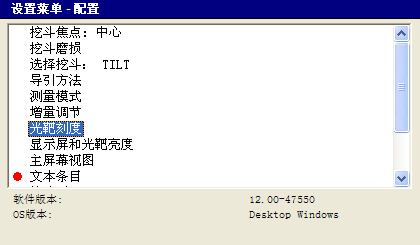

2、按上下箭頭選擇鍵 ，“光靶刻度”選項。如下圖示。

光靶刻度

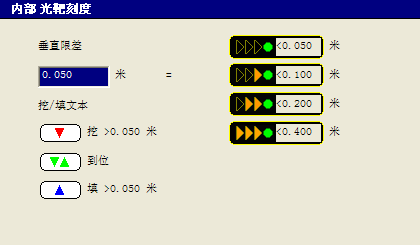

3、按“確認鍵” ，進入下圖“內部光靶刻度”界面。

內部光靶刻度

4、用"左右箭頭"移動光標位置，"上下箭頭"改變數值。然后按"確認"。

5、按“退出功能鍵”,退出菜單功能選項，返回導引界面。

提示：1）依據施工精度要求，適當?shù)呐渲苗P斗到位精度范圍值。

    2）不同光靶組合的LED亮，表示鏟斗相對于設定工作面的垂直距離值。

    3）中間綠色LED亮，表示高程誤差在設定值范圍內；上面黃色LED亮，表示鏟斗高于設定工作面；下面         黃色LED亮，表示鏟斗過挖，低于于設定工作面。

2.5、選擇挖斗焦點

1、任何時候按“系統功能菜單鍵” ，既進入系統的配置功能菜單。

2、按上下箭頭選擇鍵 ，“挖斗焦點”選項。如下圖示。

挖斗焦點

3、按 "確認",進入下圖“挖斗焦點”界面。

“挖斗焦點”界面

4、用“上下箭頭”移動光標位置，選擇測量焦點位置。然后，按“確認”。

5、按“退出功能鍵” ，退出菜單功能選項，返回導引界面。

以上只是操作面板的介紹，下篇幅將為大家介紹引導方法設置的介紹。
